Trasformatore di tensione capacitivo (CVT): funzionamento e applicazioni

Apr29

Sfoglia: 417

Un trasformatore di tensione capacitivo (CVT) viene utilizzato nei sistemi di alimentazione ad alta tensione per misurare e gestire in sicurezza la tensione.Questo articolo spiega cos'è un CVT, come funziona e come si confronta con un potenziale trasformatore (PT).Copre anche i tipi di CVT, la precisione, le limitazioni, gli errori comuni come i transitori e la ferrorisonanza e le sue principali applicazioni nelle sottostazioni e nei sistemi di trasmissione.

Catalogo

1. Cos'è un trasformatore di tensione capacitivo (CVT)?

2. Come funziona un CVT

3. CVT vs PT (trasformatore potenziale)

4. CVT monofase e trifase

5. Precisione e limitazioni CVT

6. Errori CVT comuni: transitori, ferroresonanza, deriva

7. Applicazioni della CVT

8. Conclusione

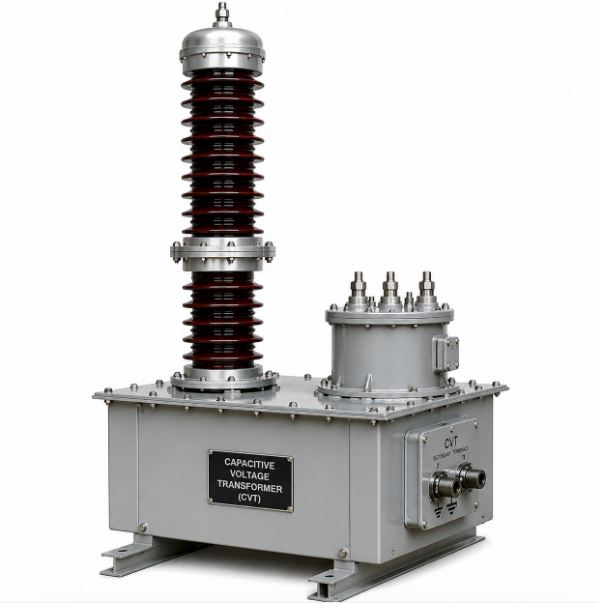

Capacitive Voltage Transformer (CVT)

Figura 1: trasformatore di tensione capacitivo (CVT)

Cos'è un trasformatore di tensione capacitivo (CVT)?

Un trasformatore di tensione capacitivo (CVT) è un tipo di trasformatore di tensione utilizzato per misurare l'alta tensione convertendola in un valore inferiore, sicuro e utilizzabile.Nei sistemi di trasmissione in cui i livelli di tensione sono molto elevati (come 132 kV e superiori), la misurazione diretta non è pratica, quindi un CVT fornisce un modo sicuro per monitorare la tensione.

Un CVT collega le linee ad alta tensione alle apparecchiature di monitoraggio e protezione, fornendo i segnali di tensione necessari per la misurazione e il controllo del sistema.Rispetto a un trasformatore di potenziale (PT), è più conveniente e pratico per le applicazioni ad alta tensione, motivo per cui è ampiamente utilizzato nei moderni sistemi di alimentazione.

Come funziona un CVT

Un trasformatore di tensione capacitivo (CVT) riduce l'elevata tensione di trasmissione utilizzando due stadi principali: un partitore di tensione capacitivo e un trasformatore interno.Il processo inizia quando l'alta tensione entra nei condensatori, che la dividono in un livello inferiore e intermedio.

Questo divisore capacitivo utilizza due condensatori (C₁ e C₂) per dividere la tensione, con l'uscita presa sul condensatore inferiore.La relazione è:

V_{2} = (\frac{C_{1}}{C_{1} + C_{2}}) \times V_{alta tensione}

La tensione ridotta viene quindi trasmessa a un trasformatore, che la riduce ulteriormente fino a un'uscita standard (come 110 V o 120 V) per i sistemi di misurazione e protezione.In condizioni normali, i CVT funzionano in modo affidabile, sebbene la loro risposta possa variare in caso di guasti o eventi di commutazione.

CVT vs PT (trasformatore potenziale)

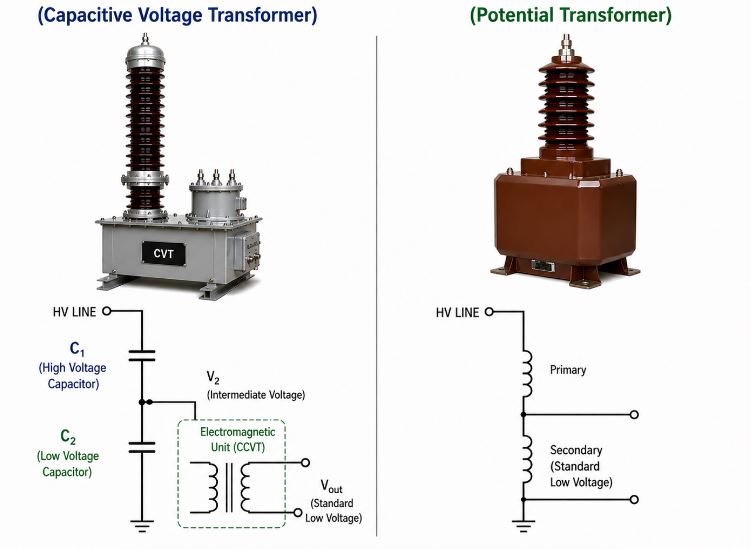

CVT vs PT (Potential Transformer)

Figura 2: CVT vs PT (trasformatore potenziale)

Parametro	Capacitivo Trasformatore di tensione (CVT)	Potenziale Trasformatore (PT)
Definizione	Usi partitore capacitivo + trasformatore per abbassare la tensione	Usi induzione elettromagnetica per abbassare la tensione
Miglior voltaggio Gamma	Alta tensione sistemi (tipicamente ≥132kV)	Da basso a medio sistemi di tensione
Costo alto Voltaggio	Di più conveniente	Caro dovuto ai requisiti di isolamento
Dimensioni e Peso	Più compatto e più leggero	Più grande e più pesante
Precisione (Stato stazionario)	Moderato	Alto
Transitorio Risposta	Più lentamente, maggio essere colpiti da disturbi	Veloce e stabile
Frequenza Sensibilità	Più in alto	Più in basso
Protezione Utilizzo del sistema	Limitato dentro scenari di protezione rapida	Ideale per relè di protezione

CVT monofase vs trifase

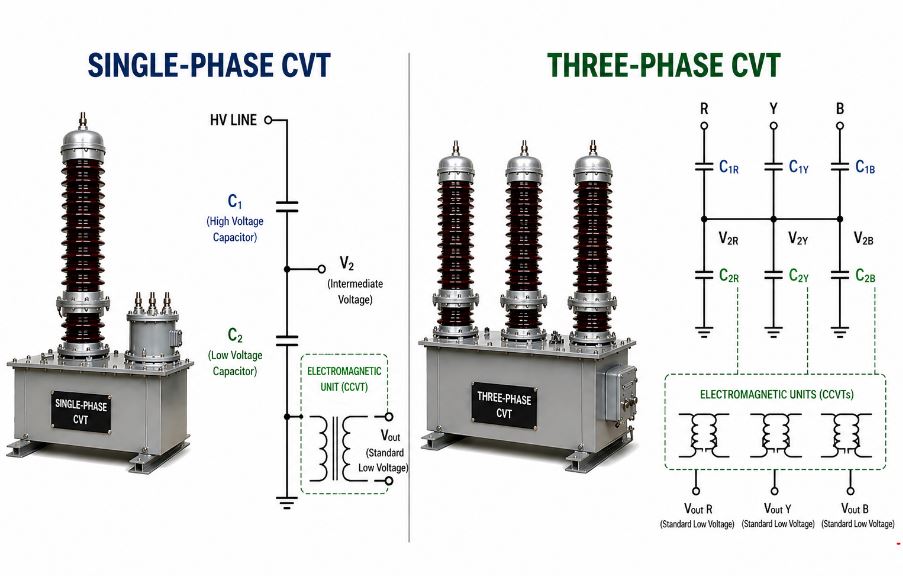

Single-Phase vs Three-Phase CVT

Figura 3: CVT monofase e trifase

Parametro	Monofase CVT	Trifase CVT
Configurazione	Una unità al fase (R, Y, B)	Una unità per tutte e tre le fasi
Installazione	Richiede tre unità separate	Singolo unità compatta
Flessibilità	Alto (ciascuno fase è indipendente)	Inferiore (tutti fasi combinate)
Manutenzione	Più facile (sostituire una sola unità)	Più complesso (interessa l'intera unità)
Affidabilità	Superiore (colpa in una fase non influenza le altre)	Inferiore (colpa potrebbe avere un impatto su tutte le fasi)
Spazio Requisito	Richiede di più spazio	Di più salvaspazio
Uso comune	Alta tensione sottostazioni e linee di trasmissione	Compatto o sistemi specializzati
Popolarità	Più comunemente usato	Meno comune
Pratico Vantaggio	Meglio per manutenzione e affidabilità	Meglio per installazioni compatte

Precisione e limitazioni CVT

La precisione di un trasformatore di tensione capacitivo (CVT) descrive quanto la sua uscita corrisponde alla tensione effettiva del sistema in condizioni normali.Nelle applicazioni ad alta tensione, i CVT forniscono una precisione accettabile per il monitoraggio e la protezione di base, ma sono generalmente meno precisi di un trasformatore potenziale (PT).Questo perché la loro progettazione li rende più sensibili alle condizioni del sistema, soprattutto durante i disturbi o il funzionamento a lungo termine.

Limitazioni chiave della CVT:

• Precisione inferiore rispetto a PT – non ideale per dosaggi ad alta precisione

• Sensibile ai cambiamenti di frequenza – l'uscita può variare con la frequenza del sistema

• Prestazioni limitate in condizioni dinamiche – meno stabile durante i guasti o le commutazioni

• Variazione della precisione a lungo termine – influenzato dall’invecchiamento, dalla temperatura e dalle condizioni di isolamento

• Impatto sui sistemi di protezione – può influenzare la precisione del relè e il tempo di risposta

Errori CVT comuni: transitori, risonanza ferro, deriva

Errori temporanei

Gli errori transitori si verificano durante eventi improvvisi come guasti o operazioni di commutazione, in cui l'uscita CVT non risponde immediatamente.Invece, il segnale di tensione può mostrare ritardi o oscillazioni prima di stabilizzarsi, il che può influenzare i relè di protezione che dipendono da misurazioni rapide e precise.Per questo motivo, i CVT sono meno adatti per applicazioni che richiedono una risposta transitoria rapida.

Ferrorisonanza

La ferrorisonanza è una condizione non lineare causata dall'interazione tra i componenti induttivi e capacitivi del CVT.Ciò può provocare oscillazioni anomale della tensione, sovratensione o forme d'onda distorte, che possono portare a letture errate o addirittura a danni alle apparecchiature.Nei sistemi ad alta tensione vengono utilizzati metodi di progettazione e smorzamento adeguati per ridurre questo rischio.

Deriva della misurazione

La deriva della misurazione avviene gradualmente nel tempo man mano che i componenti interni della CVT invecchiano o sono influenzati da condizioni ambientali come temperatura e umidità.Ciò porta a cambiamenti piccoli ma continui nella tensione di uscita, che possono ridurre la precisione della misurazione a lungo termine e l’affidabilità del monitoraggio del sistema.Test e manutenzione regolari aiutano a garantire prestazioni costanti.

Applicazioni della CVT

• Sottostazioni ad alta tensione – Utilizzato per abbassare la tensione per contatori, sistemi di controllo e apparecchiature di monitoraggio, consentendo agli operatori di osservare in sicurezza le condizioni del sistema.

• Sistemi di protezione – Fornisce segnali di tensione a relè di protezione come relè di distanza e di sovratensione, aiutando a rilevare guasti e proteggere le linee di trasmissione.

• Linee di trasmissione – Installato lungo le linee ad alta tensione per supportare la misurazione continua della tensione e il monitoraggio della stabilità del sistema.

• Comunicazione portante su linea elettrica (PLCC) – Funziona come un dispositivo di accoppiamento che consente ai segnali di comunicazione di viaggiare attraverso le linee di trasmissione, riducendo la necessità di apparecchiature separate.

• Sistemi di misurazione e monitoraggio – Fornisce un'uscita di tensione standardizzata per la misurazione dell'energia e il monitoraggio delle prestazioni nei sistemi di alimentazione ad alta tensione.

• Controllo e automazione della rete – Supporta SCADA e sistemi di controllo fornendo dati accurati sulla tensione per il processo decisionale e la gestione del sistema in tempo reale.

Conclusione

Un trasformatore capacitivo di tensione (CVT) è un dispositivo importante per misurare la tensione nei sistemi ad alta tensione.È economico e adatto per applicazioni di trasmissione, ma presenta limitazioni in termini di precisione e risposta durante i disturbi.Comprenderne le prestazioni, gli errori e le applicazioni aiuta a garantire un funzionamento affidabile nelle sottostazioni e nei sistemi di alimentazione.
