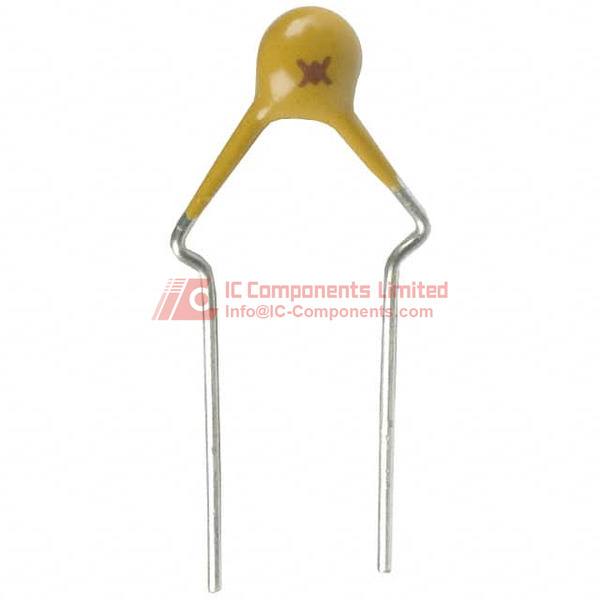

L'Hamlin / Littelfuse RXEF005 è una fusibile reset di tipo PTC (Positive Temperature Coefficient) in polimero ad alte prestazioni, progettata per offrire una protezione affidabile contro sovracorrenti in molte applicazioni elettroniche. Questo componente compatto di tipo radiale, a disco, garantisce la sicurezza del circuito grazie a capacità di gestione termica intelligente.
Progettato per una protezione di precisione, il dispositivo assicura un eccezionale controllo della corrente, supportando fino a 40A con una corrente di intervento di 100mA. La sua costruzione avanzata in polimero permette il reset automatico in caso di condizione di malfunzionamento, rendendolo ideale per applicazioni che richiedono una protezione costante del circuito senza intervento manuale.
La fusibile reset PTC funziona efficacemente su un ampio intervallo di temperatura, da -40°C a 85°C, garantendo prestazioni affidabili in diversi ambienti. Con una tensione nominale massima di 60V, offre una protezione completa per sistemi elettronici a bassa e media tensione. Il dispositivo presenta una resistenza iniziale di 7,3 Ohm, che aumenta fino a un massimo di 20 Ohm dopo l'intervento, interrompendo efficacemente il flusso di corrente eccessivo.
Tra i principali vantaggi vi sono il design con montaggio attraverso foro, dimensioni compatte di 0,315" di diametro per 0,118" di spessore e numerose certificazioni di sicurezza internazionali, tra cui CQC, CSA, TUV e UL. Il tempo di intervento rapido di circa 5 secondi consente una risposta immediata in caso di sovracorrenti, riducendo al minimo i danni ai componenti elettronici sensibili.
Le aree di applicazione tipiche includono elettronica di consumo, apparecchiature di telecomunicazione, sistemi automobilistici, dispositivi di controllo industriale e circuiti di gestione energetica. Il suo design versatile la rende adatta a proteggere schede circuiti, alimentatori e altri sistemi elettrici che richiedono una protezione affidabile contro sovracorrenti.
Modelli equivalenti o alternative della serie PolySwitch RXEF includono fusibili PTC simili con differenti specifiche di corrente e tensione, offrendo agli ingegneri una maggiore flessibilità nella scelta del dispositivo di protezione più adatto alle proprie esigenze di progetto.
Il componente è confezionato in pratiche buste, facilitando la gestione e lo stoccaggio per professionisti della produzione e riparazione elettronica. La conformità RoHS rafforza il suo impegno verso la sostenibilità ambientale e gli standard moderni di produzione.
RXEF005 Caratteristiche tecniche chiave
Il fusibile reset PTC RXEF005 ha una tensione massima di 60V e una corrente di hold di 50mA. La corrente di intervento è di 100mA con una capacità massima di 40A. La resistenza iniziale minima è di 7,3 Ohm, mentre la resistenza post-intervento può raggiungere un massimo di 20 Ohm. Il tempo di intervento è di circa 5 secondi, garantendo una protezione rapida ed efficace.
RXEF005 Dimensione dell'imballaggio
Il prodotto è confezionato in buste contenenti 20.500 unità. L'assemblaggio utilizza un incapsulamento radiale di tipo disco con una distanza tra i terminali di 5,05 mm (0,199 pollici). Le dimensioni complessive sono di 8,00 mm di diametro per 3,00 mm di spessore, con un'altezza massima di seduta di 8,30 mm (0,327 pollici). Il tipo di montaggio è adatto per fori passanti, ideale per inserimento su PCB.
RXEF005 Applicazione
Questo fusibile PTC reset è progettato per proteggere circuiti elettronici ed elettrici e garantisce una protezione da sovracorrente riarmabile. È comunemente impiegato in alimentatori, apparecchiature di telecomunicazione, elettronica di consumo e controlli industriali, dove è richiesta una protezione affidabile e automatica contro le sovracorrenti.
RXEF005 Caratteristiche
Il fusibile è realizzato in materiale polimerico, offrendo caratteristiche di resistenza non lineare essenziali per il funzionamento resettable. Limita automaticamente la corrente in caso di sovracorrente aumentando la resistenza e si resetta una volta che il problema si risolve, aumentando la durata del circuito e riducendo la manutenzione. Risponde rapidamente con un tempo di intervento di 5 secondi, garantendo una protezione efficace senza falsi allarmi. Il campo di temperatura di funzionamento va da -40°C a 85°C, rendendolo adatto a diversi ambienti. L'utilizzo di un design radiale a foro passante facilita il montaggio e l'integrazione in PCB tradizionali. Il dispositivo è conforme a molte certificazioni internazionali di sicurezza, tra cui CQC, CSA, TUV e UL, assicurando affidabilità e sicurezza.
RXEF005 Caratteristiche di qualità e sicurezza
Il modello RXEF005 è approvato da rinomate agenzie di certificazione come CQC, CSA, TUV e UL, che attestano il rispetto di rigorosi standard di sicurezza e qualità elettrica. È conforme alle normative ROHS, garantendo rispetto per l'ambiente e restrizioni sulle sostanze pericolose. I valori di resistenza prima e dopo l'intervento, combinati con le limitazioni di corrente e tensione, assicurano l'integrità operativa e proteggono da guasti elettrici pericolosi.
RXEF005 Compatibilità
Questo fusibile è compatibile con assemblaggi PCB a foro passante e può essere utilizzato come sostituto all’interno della serie PolySwitch RXEF per applicazioni che richiedono protezione resettabile in modalità PTC. La configurazione dei pin e le dimensioni sono standardizzate per adattarsi a footprint esistenti, rendendolo versatile per sostituzioni o nuovi progetti.
RXEF005 Scheda tecnica PDF
Il nostro sito web offre il datasheet ufficiale e più aggiornato del fusibile RXEF005 PTC reset. Si consiglia vivamente ai clienti di scaricarlo dalla pagina corrente per accedere a dettagliate caratteristiche elettriche, disegni meccanici, curve di comportamento e linee guida applicative fondamentali per la progettazione e il controllo qualità.
