Fonte di Potenza Limitata (LPS): Requisiti, Standard di Sicurezza, Alimentatori e Applicazioni

Jun22

Sfoglia: 141

Una Fonte di Potenza Limitata (LPS) è una classificazione di sicurezza che limita la quantità di potenza elettrica disponibile per l'attrezzatura connessa. È comunemente usata in dispositivi di rete, comunicazione, sicurezza e industriali per ridurre il rischio di incendi, surriscaldamento e pericoli elettrici. Comprendere come funziona un LPS, i requisiti che deve soddisfare e come si differenzia da una fonte di alimentazione standard è importante per garantire un design del sistema sicuro e conforme. Questo articolo spiega le basi delle Fonti di Potenza Limitata, le applicazioni comuni, i criteri di selezione e i metodi di risoluzione dei problemi.

Catalogo

1. Che cos'è una Fonte di Potenza Limitata (LPS)

2. Come funziona una Fonte di Potenza Limitata (LPS)

3. Quali sono i requisiti per un LPS

4. LPS vs Fonte di Alimentazione Standard

5. Dove vengono comunemente utilizzati gli alimentatori LPS

6. Come scegliere un alimentatore LPS

7. Problemi Comuni con LPS e Risoluzione dei Problemi

8. Conclusione

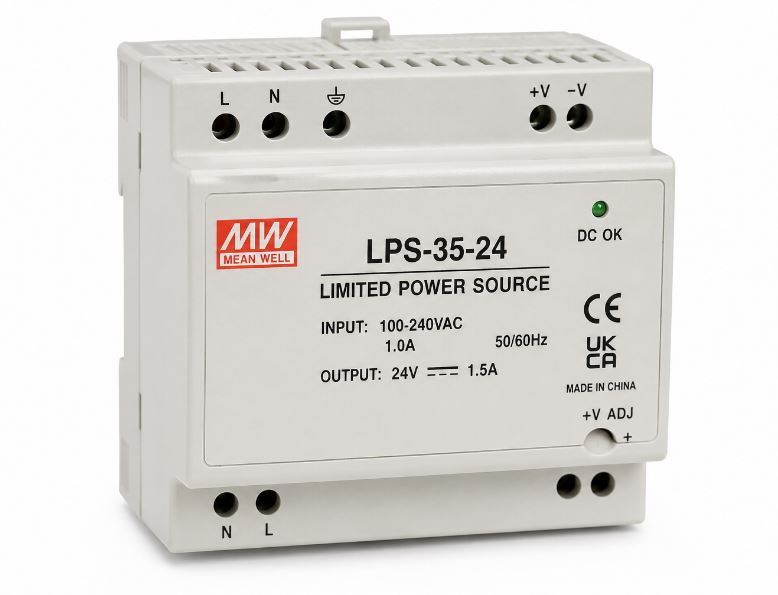

Limited Power Source (LPS)

Figura 1. Fonte di Potenza Limitata (LPS)

Che cos'è una Fonte di Potenza Limitata (LPS)?

Una Fonte di Potenza Limitata (LPS) è una classificazione di sicurezza utilizzata negli standard di sicurezza elettrica per limitare la quantità di energia elettrica disponibile per l'attrezzatura connessa. L'obiettivo principale di un LPS è ridurre il rischio di incendi, surriscaldamento e pericoli elettrici durante il normale funzionamento e in caso di guasti.

I requisiti LPS vengono comunemente citati in standard come l'IEC 62368-1 e sono ampiamente utilizzati in attrezzature per tecnologie dell'informazione, dispositivi di comunicazione, sistemi di sicurezza ed elettronica industriale. Limitando la tensione di uscita, la corrente e la potenza a livelli sicuri, un LPS aiuta a proteggere l'attrezzatura, i cablaggi e gli utenti da condizioni di guasto potenzialmente pericolose.

Come funziona una Fonte di Potenza Limitata (LPS)?

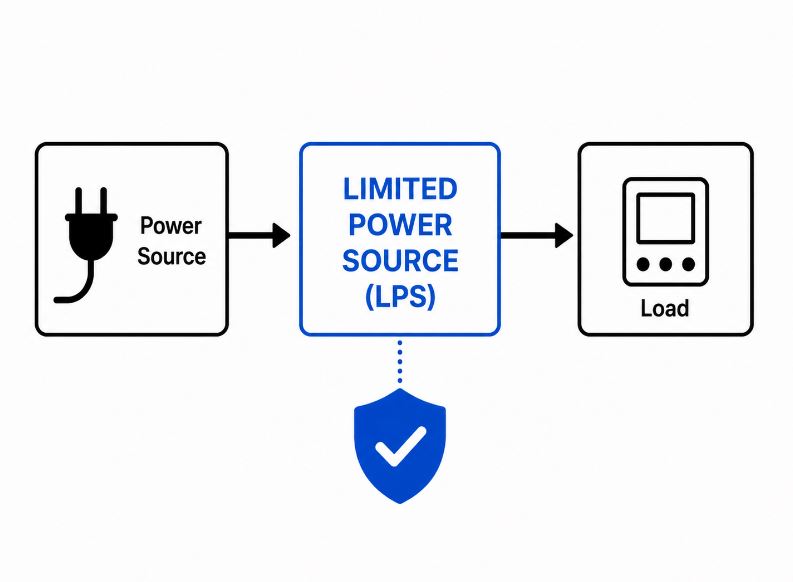

Basic Concept of Limited Power Source Protection

Figura 2. Concetto base della protezione della Fonte di Potenza Limitata

Una Fonte di Potenza Limitata funziona controllando la quantità di energia elettrica che può essere fornita a un carico connesso. Durante il normale funzionamento, la fonte di alimentazione fornisce la tensione e la corrente necessarie affinché l'attrezzatura funzioni correttamente.

Se si verifica un sovraccarico, un cortocircuito o una condizione anomala, i meccanismi di protezione integrati limitano automaticamente la potenza disponibile. A seconda del design, la fonte può ridurre la corrente di uscita, abbassare la tensione di uscita o spegnersi temporaneamente. Questa risposta controllata aiuta a prevenire temperature eccessive, cablaggi danneggiati e pericoli di incendi che potrebbero derivare da una consegna di energia illimitata.

Quali sono i requisiti per un LPS?

Per qualificarsi come Fonte di Potenza Limitata, una fonte di alimentazione deve soddisfare specifici requisiti di sicurezza stabiliti dagli standard applicabili. Questi requisiti garantiscono che l'energia di uscita disponibile rimanga sotto livelli che potrebbero creare significativi pericoli per la sicurezza.

Requisito	Descrizione
Limitazione della Potenza	Limita la massima potenza di uscita disponibile
Limitazione della Corrente	Previene flussi di corrente eccessivi
Protezione da Cortocircuito	Limita l'energia durante condizioni di guasto
Protezione da sovraccarico	Previene il funzionamento non sicuro sotto carico eccessivo
Verifica della sicurezza	Verificato in condizioni normali e anormali
Conformità alle normative	Soddisfa i requisiti IEC o UL applicabili

I produttori eseguono ampi test in varie condizioni operative e di guasto per verificare la conformità. Le limitazioni esatte dipendono dallo standard applicabile, dalla tensione di uscita e dall'applicazione prevista.

LPS vs Fonti di Alimentazione Standard

Sebbene entrambe forniscano energia elettrica, differiscono significativamente nel comportamento di sicurezza e nella gestione dei guasti.

Caratteristica	Sorgente di Energia Limitata (LPS)	Sorgente di Energia Standard
Disponibilità di Energia	Limitata	Potenzialmente Maggiore
Limitazione della Corrente	Richiesta	Dipende dal Progetto
Protezione da Cortocircuito	Richiesta	Varia
Rischio di Incendio	Inferiore	Maggiore in Condizioni di Guasto
Conformità alla Sicurezza	Più Facile per Attrezzature Certificate	Potrebbe Richiedere Protezioni Aggiuntive
Applicazioni Tipiche	IT, Comunicazione, Attrezzature Industriali	Elettronica Generale

A causa della loro uscita di energia controllata, le sorgenti conformi LPS sono spesso preferite in attrezzature che devono soddisfare i requisiti di certificazione di sicurezza. Le sorgenti di alimentazione standard possono comunque essere adatte per applicazioni in cui la conformità LPS non è richiesta.

Dove Vengono Comunemente Utilizzati i Ventilatori di Potenza Classificati LPS?

• Switch di Rete e Router – Forniscono energia sicura per attrezzature di rete utilizzate in uffici, centri dati e sistemi di comunicazione.

• Telecamere IP e Sistemi di Sicurezza – Ridurre i rischi elettrici in telecamere di sorveglianza, sistemi di allarme e attrezzature di controllo accessi.

• Punti di Accesso Wireless – Forniscono energia regolata ai dispositivi Wi-Fi supportando i requisiti di certificazione di sicurezza.

• Sistemi di Controllo Industriale – Alimentano PLC, controllori di automazione e sistemi di monitoraggio utilizzati in ambienti industriali.

• Attrezzature di Comunicazione – Comunemente utilizzate in sistemi di telecomunicazione, gateway e dispositivi di infrastruttura di rete.

• Strumenti di Laboratorio e di Test – Forniscono energia controllata per attrezzature di test e misurazione sensibili.

• Attrezzature di Supporto Medico – Utilizzate in alcuni dispositivi medici non vitali dove è richiesta la conformità alla sicurezza elettrica.

Come Scegliere una Sorgente di Alimentazione Classificata LPS

Selezionare la corretta sorgente di alimentazione classificata LPS richiede di abbinare i requisiti elettrici, ambientali e normativi dell'applicazione.

Caratteristica	Sorgente di Energia Limitata (LPS)	Sorgente di Energia Standard
Disponibilità di Energia	Limitata	Potenzialmente Maggiore
Limitazione della Corrente	Richiesta	Dipende dal Progetto
Protezione da Cortocircuito	Richiesta	Varia
Rischio di Incendio	Inferiore	Maggiore in Condizioni di Guasto
Conformità alla Sicurezza	Più Facile per Attrezzature Certificate	Potrebbe Richiedere Protezioni Aggiuntive
Applicazioni Tipiche	IT, Comunicazione, Attrezzature Industriali	Elettronica Generale

Utilizzare un alimentatore di dimensioni insufficienti può portare a cadute di tensione, disattivazioni di protezione e funzionamento del sistema inaffidabile. Selezionare l'unità appropriata aiuta a garantire sicurezza, affidabilità e conformità normativa.

Problemi Comuni con LPS e Risoluzione dei Problemi

Problema	Possibile Causa	Soluzione Raccomandata
L'uscita si spegne inaspettatamente	Condizione di Sovraccarico	Ridurre il Carico o Aggiornare l'Alimentatore
Cadute di Tensione Sotto Carico	Capacità di Potenza Insufficiente	Selezionare una Potenza Superiore
La Protezione Scatta Frequentemente	Cortocircuito o Richiesta di Corrente Eccessiva	Controllare i Cablaggi e le Attrezzature Collegate
Surriscaldamento	Scarsa Ventilazione	Migliorare il Flusso d'Aria e il Raffreddamento
Il Dispositivo Non Supera la Revisione di Sicurezza	Sorgente di Potenza Errata	Verificare la Conformità e la Certificazione LPS

Molti apparenti guasti dell'alimentatore sono in realtà causati da attrezzature sovraccaricate, difetti di cablaggio o selezione errata della sorgente di alimentazione. La corretta risoluzione dei problemi dovrebbe includere la verifica sia della sorgente di alimentazione sia del carico collegato prima di sostituire i componenti.

Conclusione

Una Fonte di Alimentazione Limitata (LPS) aiuta a migliorare la sicurezza elettrica limitando la potenza disponibile e proteggendo le attrezzature durante sovraccarichi, cortocircuiti e altre condizioni di guasto. I requisiti LPS includono limitazione di potenza, limitazione di corrente, protezione da cortocircuiti, protezione da sovraccarichi e test di conformità secondo standard di sicurezza riconosciuti. Le alimentazioni con rating LPS sono ampiamente utilizzate in attrezzature per reti, comunicazioni, industriali, sicurezza, laboratori e supporto medico che richiedono una consegna controllata di energia. Scegliere la corretta alimentazione conforme agli LPS aiuta a garantire un funzionamento sicuro, prestazioni affidabili e conformità normativa.

Domande frequenti [FAQ]

1. Come posso verificare se un'alimentazione è realmente conforme agli LPS?

Controlla l'etichetta del prodotto, il datasheet o i documenti di certificazione per un marchio LPS o riferimenti agli standard di sicurezza applicabili. I produttori spesso indicano la conformità nelle specifiche tecniche. Se la documentazione non dichiara chiaramente la conformità agli LPS, contatta il produttore o rivedi i rapporti di certificazione prima di utilizzare l'alimentazione in attrezzature che richiedono una Fonte di Alimentazione Limitata.

2. Posso sostituire un'alimentazione con rating LPS con un'alimentazione standard di potenza maggiore?

Non sempre. Anche se la tensione e il connettore sono compatibili, sostituire un'alimentazione con rating LPS con un'alimentazione standard può influenzare la conformità della sicurezza e i requisiti di certificazione. Alcune attrezzature sono progettate e testate specificamente per funzionare con una fonte conforme agli LPS, quindi l'uso di un'alimentazione non LPS potrebbe creare problemi normativi o di sicurezza.

3. Perché un'alimentazione LPS si spegne quando il carico aumenta?

Questo di solito si verifica quando l'attrezzatura collegata supera il valore di corrente o potenza dell'alimentazione. I circuiti di protezione integrati si attivano per prevenire il funzionamento non sicuro limitando la consegna di potenza o spegnendosi temporaneamente. Controllare il carico totale e selezionare un'alimentazione di dimensioni adeguate può spesso risolvere il problema.

4. Qual è la differenza tra limitazione di corrente e protezione da cortocircuito in un LPS?

La limitazione di corrente controlla la corrente massima che può fluire durante condizioni normali o di sovraccarico, prevenendo una consegna eccessiva di potenza. La protezione da cortocircuito risponde specificamente quando i terminali di uscita sono accidentalmente collegati tra di loro, limitando l'energia di guasto e proteggendo sia la fonte di alimentazione che l'attrezzatura collegata dai danni.

5. Un'alimentazione con rating LPS può migliorare la sicurezza dell'attrezzatura durante le condizioni di guasto?

Sì. Le alimentazioni con rating LPS sono progettate per limitare la quantità di energia disponibile durante sovraccarichi, cortocircuiti e altre condizioni anomale. Limitando la consegna di potenza, aiutano a ridurre il rischio di surriscaldamento, danneggiamento dei cablaggi e rischi di incendio che possono verificarsi quando è disponibile un'energia eccessiva.

6. Sono necessarie alimentazioni con rating LPS per telecamere IP, switch di rete e attrezzature di comunicazione?

Molti produttori di attrezzature per reti, sicurezza e comunicazione specificano alimentazioni con rating LPS come parte dei loro requisiti di installazione e certificazione. Anche se non tutti i dispositivi richiedono un LPS, utilizzare la fonte di alimentazione raccomandata aiuta a mantenere la conformità con gli standard di sicurezza e le specifiche del produttore.

7. Cosa succede se un'alimentazione con rating LPS è sottodimensionata per l'applicazione?

Un'alimentazione sottodimensionata può sperimentare cali di tensione, frequenti attivazioni della protezione, surriscaldamento, funzionamento instabile o arresti imprevisti. In casi gravi, l'attrezzatura collegata potrebbe non avviarsi o funzionare correttamente. Scegliere un'alimentazione con corrente e capacità di potenza adeguate aiuta a garantire prestazioni affidabili.

8. Quali specifiche dovrebbero essere controllate prima quando si seleziona un'alimentazione con rating LPS?

Le specifiche più importanti sono tensione di uscita, corrente massima e potenza totale. Dopo aver confermato questi requisiti elettrici, verifica le certificazioni, l'intervallo di tensione di ingresso, la compatibilità dei connettori, lo stile di montaggio e le valutazioni ambientali. Abb matchare queste specifiche all'applicazione aiuta a garantire un funzionamento sicuro, affidabile e conforme.
