Spiegazione di Flash ADC: come funziona, tipi e applicazioni del mondo reale

Un Flash ADC (Flash Analog-to-Digital Converter) è un convertitore ad alta velocità progettato per trasformare i segnali analogici in dati digitali con un ritardo molto basso.Questo articolo spiega cos'è un ADC Flash, come converte i segnali, i componenti principali al suo interno e le differenze tra progetti di base, pieghevoli e interpolanti.Vengono inoltre trattati i compromessi prestazionali, i confronti con altri tipi di ADC, gli errori di progettazione comuni e le applicazioni reali in oscilloscopi, radar, comunicazioni RF, elaborazione video e acquisizione dati ad alta velocità.

Catalogo

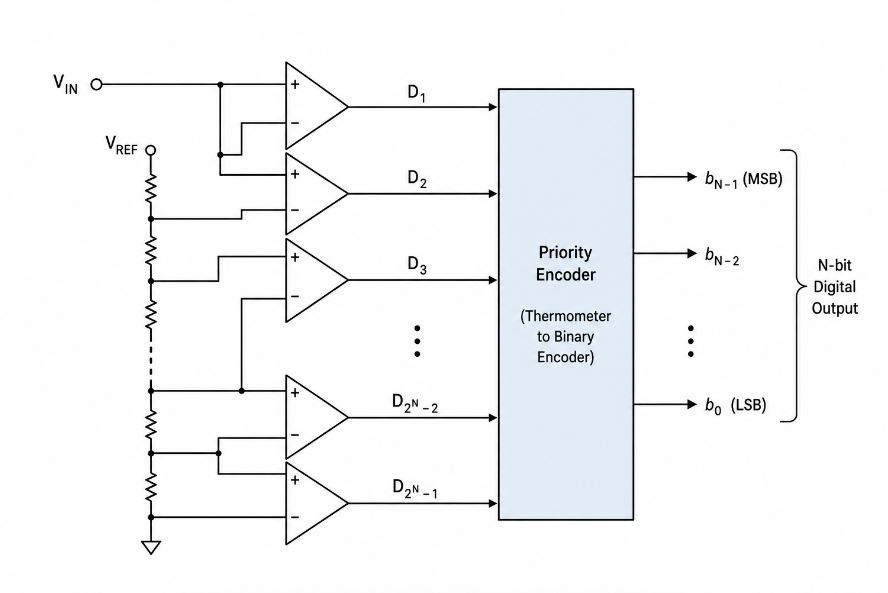

Figura 1: ADC flash

Cos'è un ADC Flash?

Un Flash ADC (Flash Analog-to-Digital Converter) è un tipo di convertitore che trasforma quasi istantaneamente un segnale analogico, come la tensione, in un'uscita digitale.È ampiamente noto per il suo ritardo di conversione estremamente basso, che lo rende un ADC ad alta velocità utilizzato in sistemi con tempi critici.A causa del suo design, viene anche definito ADC parallelo.

Una delle sue caratteristiche distintive è la struttura hardware, che richiede un gran numero di componenti interni all'aumentare della risoluzione.Il numero di questi componenti segue la formula 2ⁿ − 1, dove n è il numero di bit di uscita, rendendo il progetto più ampio e complesso rispetto ad altri tipi di ADC.Per questo motivo, un ADC Flash è meglio descritto come un convertitore ottimizzato per la velocità che dà priorità alla conversione rapida del segnale rispetto all'efficienza e alla semplicità.

Come un ADC Flash converte i segnali analogici in dati digitali

Un ADC Flash converte un segnale di ingresso analogico in un'uscita digitale utilizzando un processo completamente parallelo.Quando la tensione in ingresso entra nel circuito, viene confrontata simultaneamente con più livelli di tensione di riferimento creati da una scala di resistori.Ogni livello viene controllato da un comparatore, consentendo al sistema di valutare il segnale istantaneamente.

Dopo aver effettuato i confronti, le uscite formano uno schema chiamato codice termometro, che rappresenta il livello di ingresso.Questo modello viene quindi inviato a un codificatore che lo converte in un output binario che i sistemi digitali possono utilizzare.Poiché tutto avviene in un unico passaggio, la conversione viene completata con un ritardo minimo.

Componenti principali all'interno di un ADC Flash

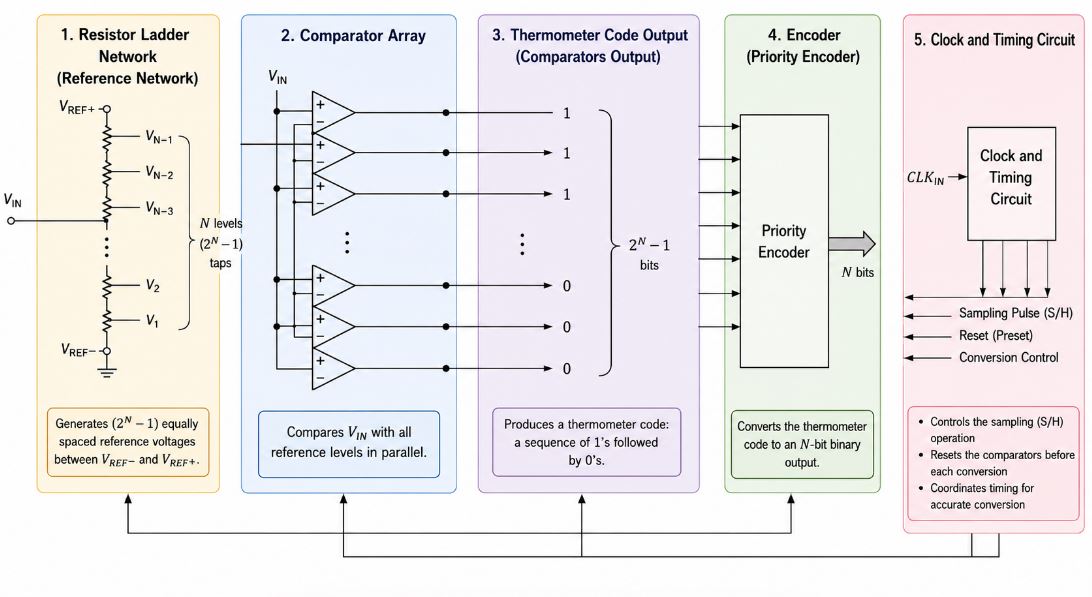

Figura 2: componenti principali all'interno di un ADC Flash

Rete ladder di resistori

La scala di resistori crea più livelli di tensione di riferimento utilizzati durante il processo di conversione.Questi livelli di riferimento dividono l'intervallo della tensione di ingresso in passaggi più piccoli, aiutando l'ADC Flash a identificare il valore approssimativo del segnale in ingresso.

Matrice di comparatori

L'array di confronto è la parte principale dell'architettura Flash ADC.Ciascun comparatore controlla se la tensione di ingresso è superiore o inferiore al livello di riferimento assegnato.Poiché tutti i comparatori funzionano simultaneamente, l'ADC Flash può eseguire una conversione analogico-digitale ultrarapida.

Uscita codice termometro

Dopo il confronto, le uscite del comparatore formano uno schema chiamato codice termometro.Questo modello rappresenta il livello relativo del segnale di ingresso prima che venga convertito in forma binaria.

Codificatore

L'encoder converte il codice del termometro in un'uscita binaria che i sistemi digitali possono elaborare.Ciò consente all'ADC Flash di generare dati digitali utilizzabili quasi istantaneamente.

Orologio e circuito di temporizzazione

Il circuito di clock e temporizzazione controlla la sincronizzazione e garantisce che il processo di conversione funzioni alla velocità corretta.La tempistica corretta è importante per mantenere una conversione del segnale stabile e accurata nei sistemi ad alta velocità.

Tipi di ADC Flash: design di base, pieghevoli e interpolanti

Digitare	Idea chiave	Hardware Requisito	Potenza Consumo	Vantaggio	Limitazione
Flash di base ADC	Utilizza pieno comparatori paralleli per conversione diretta	Molto alto (2ⁿ − 1 comparatori)	Alto	Più veloce e struttura più semplice	Di grandi dimensioni, costo elevato, potenza elevata
Flash pieghevole ADC	Riduce l'input variare in sezioni più piccole (tecnica di piegatura)	Medio	Medio	Meno comparatori, minore complessità	Più complesso design che base
Interpolazione ADC flash	Genera livelli aggiuntivi utilizzando l'interpolazione anziché comparatori completi	Da basso a medio	Più in basso	Ridotto hardware ad alta velocità	Richiede progettazione e calibrazione precise

Prestazioni dell'ADC flash: velocità, risoluzione e compromessi in termini di potenza

Fattore di prestazione	Descrizione	Pratico Impatto
Velocità	Abilita conversione quasi istantanea utilizzando il confronto parallelo	Ideale per sistemi in tempo reale e ad alta velocità
Risoluzione	Tipicamente limitato (circa 6–8 bit) a causa delle crescenti esigenze hardware	Non adatto per applicazioni di alta precisione
Potenza Consumo	Alto a causa di molti comparatori attivi	Può portare a calore e minore efficienza
Hardware Complessità	Ne richiede molti componenti all'aumentare della risoluzione	Risultati in dimensioni maggiori e costi più elevati
Nel complesso Scambio	Ottimizzato per velocità piuttosto che efficienza e precisione	Meglio per esigenze di conversione ultraveloce

ADC flash e altri tipi di ADC

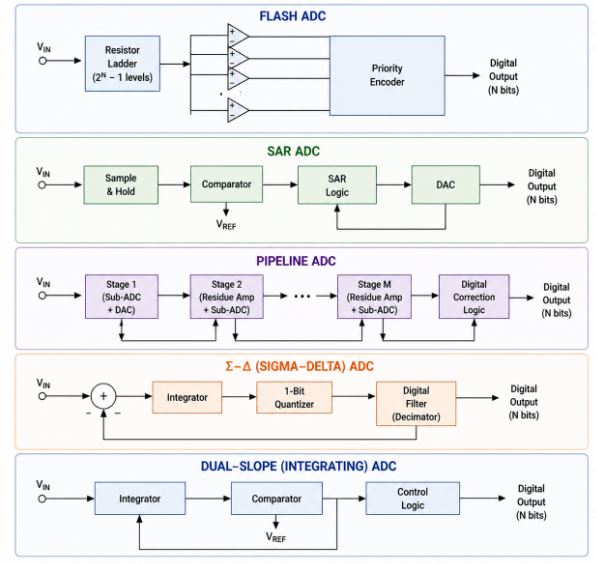

Figura 3: ADC flash e altri tipi di ADC

Tipo ADC	Velocità	Risoluzione	Potenza Consumo	Vantaggio chiave
ADC flash	Molto alto	Basso (6-8 bit)	Alto	Ultraveloce conversione
ADC SAR	Medio	Medio a Alto (8-18 bit)	Da basso a medio	Equilibrato prestazione
Sigma-Delta ADC	Basso	Molto alto (16-24 bit)	Basso	Alta precisione
Doppia pendenza ADC	Molto basso	Alto	Molto basso	Stabile misurazione

Errori comuni quando si utilizza Flash ADC

• Scegliere Flash ADC solo per la velocità

Molti utenti lo scelgono perché è il tipo di ADC più veloce, anche quando non è richiesta l'alta velocità, con conseguenti costi e consumi energetici non necessari.

• Ignorare i limiti di risoluzione

Gli ADC flash in genere hanno una risoluzione inferiore e l'aumento rapido dei bit rende complessa la progettazione a causa del requisito del comparatore 2ⁿ − 1.

• Sottovalutare il consumo energetico

Poiché tutti i comparatori funzionano simultaneamente, gli ADC Flash possono consumare elevata potenza e generare calore.

• Problemi di precisione trascurati

Rumore, errori di offset e mancata corrispondenza del comparatore possono ridurre l'affidabilità dell'output se non gestiti correttamente.

• Scarsa pianificazione termica e di layout

Senza una progettazione adeguata, il calore e le interferenze del segnale possono influire sulle prestazioni.

Applicazioni nel mondo reale di Flash ADC

Oscilloscopi digitali

Gli ADC flash vengono utilizzati negli oscilloscopi digitali perché possono acquisire segnali di tensione che cambiano estremamente rapidamente senza perdere importanti dettagli della forma d'onda.Ciò aiuta gli ingegneri ad analizzare con precisione gli impulsi nell'ordine dei nanosecondi, i fronti del clock, i burst RF, il rumore di commutazione e gli eventi transitori.I circuiti integrati ADC ad alta velocità come ADC0820 e CA3306 sono esempi di convertitori utilizzati per il campionamento veloce della forma d'onda nelle apparecchiature di test e misurazione.

Sistemi radar

I sistemi radar richiedono una conversione del segnale molto rapida per rilevare i segnali riflessi ed elaborare le informazioni sul bersaglio in tempo reale.Un ADC Flash riduce il ritardo di conversione, contribuendo a migliorare la velocità di tracciamento, la precisione della risposta e le prestazioni di elaborazione del segnale nell'elettronica radar.

RF e sistemi di comunicazione

Nei sistemi di comunicazione RF e wireless, gli ADC Flash elaborano segnali analogici ad alta frequenza prima che avvenga l'elaborazione digitale.La conversione rapida aiuta a mantenere l'integrità del segnale e supporta velocità dati elevate nelle apparecchiature di comunicazione.Dispositivi come MAX101 e AD9054 sono comunemente utilizzati nella conversione di segnali video e RF ad alta velocità.

Sistemi di elaborazione video

I sistemi video generano grandi quantità di dati analogici che devono essere convertiti rapidamente per un'elaborazione fluida delle immagini e prestazioni di visualizzazione in tempo reale.Gli ADC Flash aiutano a ridurre il ritardo e a migliorare l'elaborazione rapida dei fotogrammi nelle applicazioni di imaging e video.

Acquisizione dati ad alta velocità

I sistemi di acquisizione dati ad alta velocità utilizzano ADC Flash per acquisire rapidi cambiamenti di segnale in strumenti scientifici, monitoraggio industriale e sistemi di test automatizzati.Il campionamento rapido consente al sistema di registrare accuratamente eventi di breve durata senza perdere dati critici.I circuiti integrati ADC ad alta velocità come il TDC1048 sono spesso utilizzati in applicazioni avanzate di acquisizione dati.

Conclusione

Un ADC Flash è noto soprattutto per la sua velocità di conversione estremamente elevata e l'architettura parallela, che lo rendono utile nei sistemi che necessitano di acquisizione del segnale in tempo reale.Le sue parti principali, come la scala di resistori, l'array di comparatori, l'uscita del codice del termometro, l'encoder e il circuito di temporizzazione, lavorano insieme per convertire i segnali analogici in dati digitali quasi istantaneamente.Tuttavia, la sua velocità comporta dei compromessi, tra cui una risoluzione inferiore, un consumo energetico più elevato, dimensioni hardware maggiori e una maggiore complessità di progettazione.I progetti di base, pieghevoli e interpolanti offrono modi diversi per bilanciare velocità, esigenze hardware ed efficienza, mentre gli usi nel mondo reale mostrano perché gli ADC Flash rimangono importanti nei sistemi elettronici ad alta velocità.
