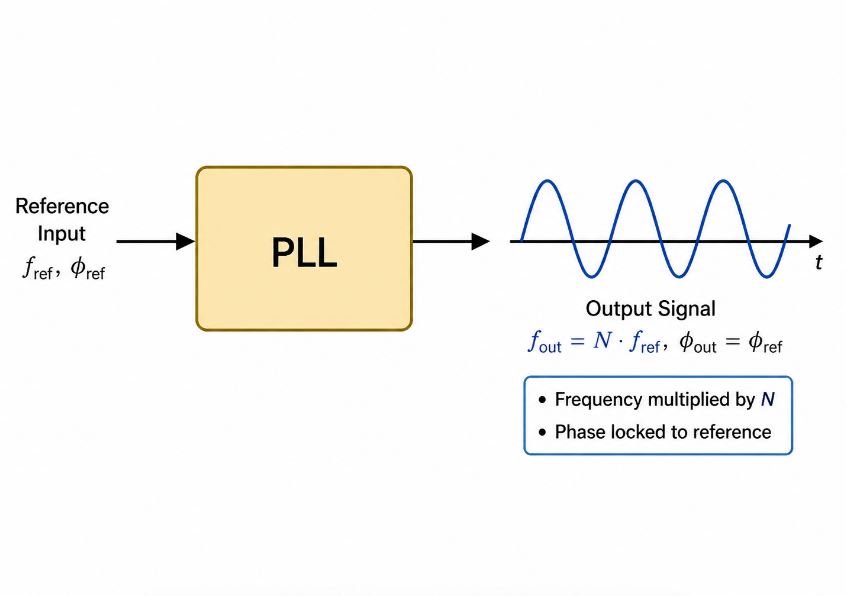

Spiegazione del Phase-Locked Loop (PLL): come funziona, tipi e differenze chiave

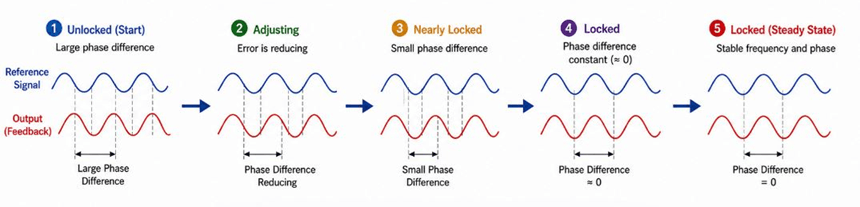

Il processo di aggancio PLL è la procedura di regolazione passo-passo che consente a un anello ad aggancio di fase (PLL) di sincronizzare il proprio segnale di uscita con un segnale di ingresso di riferimento.Durante questo processo, il PLL confronta continuamente la differenza di fase tra il segnale di riferimento e il segnale di feedback dall'uscita del VCO.Il circuito corregge quindi automaticamente gli errori di frequenza e fase finché entrambi i segnali non diventano allineati e stabili.

• Stato sbloccato (inizio) - All'inizio, il segnale di uscita del PLL non è sincronizzato con il segnale di riferimento.La differenza di fase e frequenza tra i due segnali è elevata, quindi il rilevatore di fase genera un ampio segnale di errore.Questo indica al PLL che la frequenza del VCO deve essere corretta.

• Fase di regolazione - Il segnale di errore passa attraverso il filtro d'anello e modifica la tensione di controllo inviata al VCO.Il VCO regola quindi la sua frequenza di uscita per avvicinarsi alla frequenza di riferimento.Man mano che la correzione continua, la differenza di fase diventa gradualmente più piccola.

• Palco quasi bloccato - In questa fase, la frequenza di uscita del PLL è già vicina al segnale di riferimento.Il rilevatore di fase ora produce solo un piccolo segnale di correzione perché il disadattamento temporale è stato ridotto in modo significativo.Piccoli aggiustamenti continuano ancora a migliorare la sincronizzazione.

• Condizione bloccata - Una volta che la differenza di fase raggiunge quasi lo zero, il PLL raggiunge la condizione di blocco.Il segnale di uscita e il segnale di riferimento ora funzionano alla stessa frequenza e mantengono una relazione di fase stabile.

• Funzionamento in stato stazionario bloccato - Dopo il bloccaggio, il PLL monitora continuamente il segnale di feedback e corregge automaticamente piccoli errori di temporizzazione causati da rumore, variazioni di temperatura o disturbi del segnale.Ciò consente al PLL di mantenere un'uscita sincronizzata stabile nel tempo.

Tipi di PLL: analogico, digitale, N frazionario, N intero

1.PLL analogico

Un PLL analogico è un tipo tradizionale di loop ad aggancio di fase costruito principalmente con componenti analogici come un rilevatore di fase, un filtro del loop e un oscillatore controllato in tensione (VCO).Funziona confrontando la fase del segnale di ingresso con il segnale di feedback dal VCO.Se c'è una differenza, il PLL genera una tensione di errore che regola la frequenza del VCO finché entrambi i segnali non vengono sincronizzati.I PLL analogici sono comunemente utilizzati nelle radio FM, nei sistemi di comunicazione analogici e nei circuiti di demodulazione del segnale perché possono tracciare segnali analogici continui in modo fluido.

2.PLL digitale

Un PLL digitale utilizza circuiti digitali per controllare il processo di sincronizzazione invece di fare affidamento completamente su componenti analogici.Confronta i segnali di temporizzazione digitali e regola elettronicamente il clock di uscita per adattarlo al segnale di riferimento.I PLL digitali sono comunemente utilizzati nei microprocessori, nei sistemi di comunicazione digitale e nei circuiti di recupero del clock perché offrono una migliore integrazione con l'elettronica digitale e una migliore stabilità nei sistemi ad alta velocità.

3. PLL completamente digitale (ADPLL)

Un PLL completamente digitale sostituisce quasi tutti i blocchi analogici con circuiti logici digitali e algoritmi di controllo digitali.Invece di utilizzare un VCO analogico e un filtro, il sistema utilizza oscillatori controllati digitalmente e blocchi di elaborazione digitale per generare la sincronizzazione.Gli ADPLL sono ampiamente utilizzati nei moderni chip CMOS, dispositivi wireless e circuiti integrati a basso consumo perché sono più facili da integrare nei processi dei semiconduttori digitali e possono ridurre il consumo energetico.

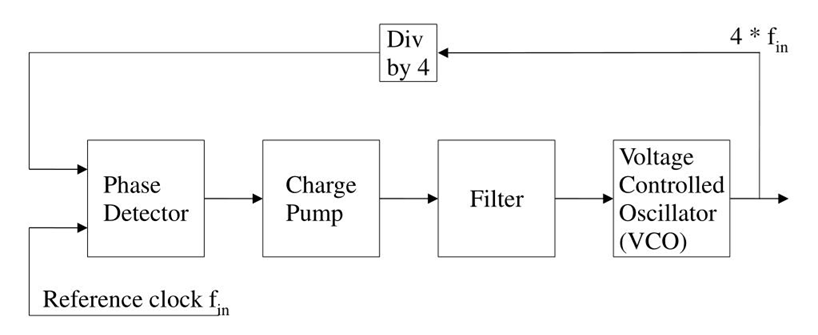

4. PLL a pompa di carica

Un PLL a pompa di carica è una delle architetture PLL più comuni utilizzate nell'elettronica moderna.Utilizza un rilevatore di frequenza di fase e una pompa di carica per generare correnti di correzione in base alle differenze di fase tra i segnali di ingresso e di feedback.Queste correnti passano attraverso un filtro ad anello per creare una tensione di controllo per il VCO.Il VCO quindi regola la sua frequenza finché il PLL non raggiunge il blocco.I PLL a pompa di carica sono popolari nei sintetizzatori RF, nei generatori di clock e nei sistemi di comunicazione perché forniscono un controllo accurato della frequenza e prestazioni di bloccaggio rapido.

5. PLL a N intero

Un PLL Integer-N utilizza un divisore di frequenza con valori di divisione di numeri interi.Il PLL moltiplica la frequenza di riferimento per un rapporto intero per generare la frequenza di uscita desiderata.Ad esempio, un valore del divisore pari a 4 produce una frequenza di uscita quattro volte superiore al segnale di riferimento.I PLL a N intero sono più semplici e facili da progettare, il che li rende comuni nella generazione di clock e nei sistemi RF di base, sebbene la dimensione del passo di frequenza sia limitata.

6. PLL a N frazionario

Un PLL N frazionario migliora la flessibilità della frequenza consentendo valori di divisore frazionario anziché solo numeri interi.Ciò consente al PLL di generare frequenze di uscita con passi di sintonizzazione molto più piccoli e una risoluzione più elevata.Funziona passando rapidamente tra diversi valori del divisore per ottenere un rapporto frazionario medio.I PLL a N frazionario sono ampiamente utilizzati nelle comunicazioni wireless, nei ricetrasmettitori RF e nei sintetizzatori di frequenza perché supportano la sintonizzazione precisa della frequenza nei moderni sistemi ad alta velocità.

7. SoftwarePLL

Un PLL software esegue la sincronizzazione utilizzando algoritmi software anziché circuiti PLL hardware dedicati.Il sistema misura continuamente le differenze di fase o frequenza e regola i tempi attraverso l'elaborazione digitale.I PLL software vengono spesso utilizzati nei sistemi radio, controllo motori, sincronizzazione della rete e audio definiti dal software perché forniscono un controllo flessibile del segnale senza richiedere hardware PLL complesso.

8. PLL ottico

Un PLL ottico è progettato per sistemi di comunicazione ottica in cui i segnali luminosi devono rimanere sincronizzati.Funziona in modo simile a un PLL elettronico ma controlla la fase e la frequenza delle portanti ottiche invece dei segnali elettrici.I PLL ottici sono comunemente utilizzati nelle comunicazioni in fibra ottica, nei ricevitori ottici coerenti e nei sistemi fotonici in cui è necessaria una precisa sincronizzazione del segnale ottico per la trasmissione dei dati ad alta velocità.

PLL vs oscillatore a cristallo vs DDS (differenze chiave)

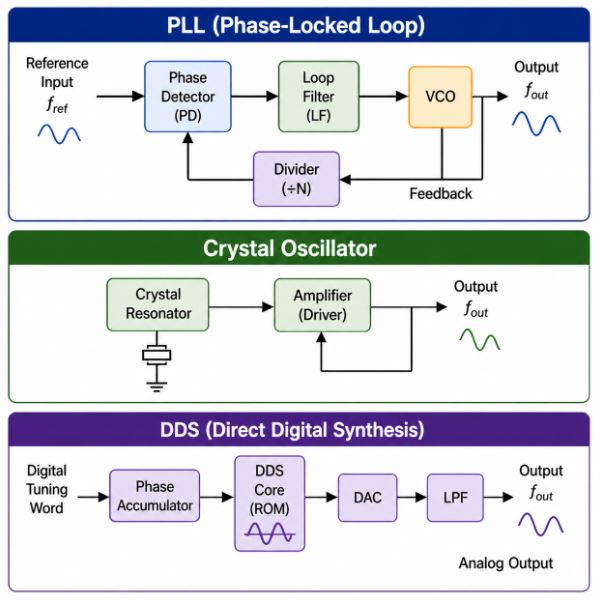

Figura 3: PLL vs oscillatore a cristallo vs DDS

Caratteristica	Bloccato in fase Ciclo	Cristallo Oscillatore	Diretto Sintesi digitale
Scopo principale	Frequenza sintesi e sincronizzazione del segnale	Generare altamente orologio di riferimento stabile	Genera Frequenze e forme d'onda controllate digitalmente
Lavoro principale Principio	Utilizza il feedback loop per bloccare la fase/frequenza di uscita sul segnale di riferimento	Utilizza il quarzo risonanza cristallina per un'oscillazione stabile	Utilizza il digitale accumulo di fase e generazione di forme d'onda DAC
Blocchi principali	Rilevatore di fase, filtro ad anello, VCO, divisore	Cristallo risonatore e amplificatore	Fase accumulatore, tabella di ricerca ROM, DAC, filtro passa-basso
Frequenza Stabilità	Alto, dipende da fonte di riferimento	Molto alto stabilità e bassa deriva	Alta digitale precisione della frequenza
Frequenza Flessibilità	Molto flessibile	Fisso limitato frequenza	Estremamente flessibile e programmabile
Frequenza Moltiplicazione	Sì	Non diretto moltiplicazione	Digitale invece la generazione della frequenza
Frequenza di uscita Gamma	Hz a multiGHz	kHz a centinaia di MHz	Hz a centinaia di MHz o GHz (con stadi RF)
Chiusura Meccanismo	Sì, si blocca segnale di riferimento	Nessun feedback bloccaggio	Nessun blocco di fase ciclo di feedback
Rumore di fase	Da moderato a basso a seconda del disegno	Fase molto bassa rumore	Superiore spurio rumore dell'oscillatore a cristallo
Jitter Prestazioni	Buono dentro PLL di alta qualità	Eccellente basso jitter	Moderato
Velocità di commutazione	Moderato	Lento/fisso frequenza	Estremamente veloce commutazione di frequenza
Frequenza Risoluzione	Dipende da divisore e orologio di riferimento	Frequenza fissa	Molto bene risoluzione della frequenza
Forma d'onda Generazione	Principalmente sintesi orologio/frequenza	Orologio stabile solo	Può generare forme d'onda sinusoidali, quadrate, triangolari e arbitrarie
Analogico o Digitale	Analogico, digitale, o segnale misto	Per lo più analogico risonanza	Per lo più digitale
Potenza Consumo	Moderato	Molto basso	Da moderato ad alto
Complessità	Da medio ad alto	Semplice	Alta digitale complessità di elaborazione
Comune Applicazioni	Sintetizzatori RF, CPU, comunicazione wireless, ripristino dell'orologio	Microcontrollori, orologi, orologi, circuiti di temporizzazione	Segnale generatori, radar, radio definita dal software, generatori di forme d'onda
Vantaggio principale	Frequenza sincronizzazione e moltiplicazione	Tempismo massimo stabilità	Preciso e controllo della frequenza programmabile
Limitazione principale	Rumore di fase e problemi di stabilità del circuito	Limitato flessibilità di frequenza	Speroni e DAC rumore
Esempio Tecnologie	Ricetrasmettitori RF, Generatori di clock PLL	Cronometraggio al quarzo moduli	Sintetizzatore DDS Circuiti integrati come AD9833 e AD9954

Spiegazione del raggio di blocco e del raggio di cattura

Intervallo di cattura è l'intervallo di frequenza in cui il PLL può rilevare e agganciare per primo un segnale di ingresso.Se la frequenza di ingresso non rientra in questo intervallo, il PLL potrebbe non essere in grado di trovare il segnale e avviare la sincronizzazione.

Intervallo di blocco è l'intervallo di frequenza in cui il PLL può rimanere sincronizzato dopo essersi già agganciato.Questo intervallo è solitamente più ampio dell'intervallo di acquisizione poiché è più semplice per un PLL continuare a tracciare un segnale piuttosto che agganciarlo per la prima volta.

In termini semplici, il raggio di acquisizione significa che il PLL può trovare il segnale, mentre il raggio di blocco significa che il PLL può rimanere connesso al segnale.Questa sezione è utile perché spiega i limiti reali del funzionamento del PLL nei sistemi di comunicazione, nei circuiti RF e nei progetti di recupero del clock.

Perché i circuiti PLL non si bloccano

I circuiti PLL potrebbero non bloccarsi quando il segnale di uscita non è in grado di sincronizzarsi correttamente con il segnale di riferimento.Questo di solito accade quando il PLL non è in grado di correggere la differenza di fase o frequenza tra il segnale di ingresso e l'uscita del VCO.Di conseguenza, il PLL rimane instabile, regola continuamente la sua frequenza o perde completamente la sincronizzazione.

Progettazione errata del filtro del loop - Se i componenti del filtro del loop o la larghezza di banda non sono progettati correttamente, il PLL potrebbe diventare instabile o rispondere troppo lentamente durante la sincronizzazione.Ciò può impedire al PLL di raggiungere la condizione di blocco.

Gamma di frequenza VCO limitata - L'oscillatore controllato in tensione (VCO) deve essere in grado di sintonizzarsi sull'intervallo di frequenza richiesto.Se la frequenza di riferimento è esterna all'intervallo di sintonia del VCO, il PLL non potrà sincronizzarsi correttamente.

Segnale di ingresso debole o rumoroso - Un rumore elettrico eccessivo, una distorsione del segnale o orologi di riferimento instabili possono interferire con il rilevamento di fase.Ciò provoca segnali di errore errati e un comportamento di blocco instabile.

Rapporto divisore errato - Impostazioni errate del divisore nei sistemi PLL a N intero o N frazionario possono causare una mancata corrispondenza della frequenza di feedback con il segnale di riferimento, impedendo la sincronizzazione.

Rumore dell'alimentatore - Sorgenti di alimentazione instabili o ondulazioni di tensione possono disturbare i blocchi PLL sensibili come il VCO e il rilevatore di fase, causando instabilità di frequenza o perdita di aggancio.

Problemi di layout e messa a terra del PCB - Un layout PCB inadeguato, una messa a terra inadeguata o un'interferenza del segnale possono introdurre rumore indesiderato nel circuito PLL, riducendo la precisione della sincronizzazione.

Frequenza di ingresso al di fuori dell'intervallo di acquisizione - Se la frequenza del segnale in ingresso è troppo lontana dalla gamma operativa del PLL, il PLL potrebbe non essere in grado di rilevare e agganciare inizialmente il segnale.

Rumore di fase o jitter eccessivo - Livelli elevati di rumore all'interno del sistema possono disturbare continuamente la sincronizzazione dei tempi, rendendo difficile il mantenimento del blocco stabile.

Variazioni di temperatura e componenti - Le variazioni di temperatura e le tolleranze dei componenti possono modificare i parametri operativi del PLL, influenzando la stabilità e le prestazioni del blocco.

Oscillatore di riferimento instabile - Se l'orologio di riferimento stesso è instabile, il PLL non può generare un segnale di uscita sincronizzato stabile.

Rumore di fase, jitter e stabilità nei sistemi PLL

Parametro	Descrizione	Impatto
Rumore di fase	Piccola fase fluttuazioni	Riduce chiarezza del segnale
Jitter	Tempistica variazione	Causa dati errori
Stabilità	Capacità di rimani bloccato	Garantisce funzionamento affidabile

Dove viene utilizzato il PLL nelle applicazioni reali

PLL nei microprocessori e CPU

I processori moderni utilizzano PLL per generare i clock interni ad alta velocità necessari per il funzionamento della CPU.Un oscillatore a cristallo può fornire un clock di riferimento a bassa frequenza come 25 MHz o 100 MHz, ma il core del processore potrebbe necessitare di velocità di clock nell'intervallo GHz.Il PLL moltiplica la frequenza di riferimento e genera clock sincronizzati ad alta velocità per CPU, controller di memoria, cache, GPU e bus periferici.

I PLL sono importanti anche nei processori multi-core perché tutti i core devono rimanere sincronizzati per evitare errori di temporizzazione e trasferimento dati instabile.Nei sistemi che supportano il dimensionamento dinamico della frequenza, il PLL può modificare automaticamente la frequenza di clock per ridurre il consumo energetico o aumentare le prestazioni a seconda del carico di lavoro.I PLL sono ampiamente utilizzati nei processori Intel, AMD, ARM, Apple e nei sistemi FPGA ad alta velocità.

PLL nella comunicazione RF e wireless

Nei sistemi di comunicazione RF, i PLL vengono utilizzati principalmente per la generazione della portante e la sintesi di frequenza.I sistemi wireless come Wi-Fi, Bluetooth, 4G, 5G, GPS e ricetrasmettitori radio richiedono frequenze RF estremamente precise per la trasmissione e la ricezione del segnale.Il PLL genera queste frequenze agganciando un VCO ad un clock di riferimento stabile.

Ad esempio, in un ricetrasmettitore RF per smartphone, il PLL genera frequenze di oscillatore locale utilizzate per la conversione verso l'alto e verso il basso durante la comunicazione wireless.I PLL a N frazionario sono comunemente usati perché consentono una sintonizzazione molto precisa della frequenza su più canali di comunicazione.I circuiti integrati per sintetizzatori RF come ADF4351, LMX2594 e MAX2871 utilizzano architetture PLL per la generazione di frequenze a banda larga.

PLL nel Clock Data Recovery (CDR)

I sistemi di comunicazione seriale ad alta velocità spesso trasmettono dati senza una linea di clock separata, quindi il ricevitore deve recuperare le informazioni di temporizzazione direttamente dal flusso di dati in entrata.I circuiti Clock Data Recovery (CDR) basati su PLL risolvono questo problema estraendo il clock incorporato dal segnale ricevuto e sincronizzando la temporizzazione del ricevitore con il trasmettitore.

I PLL sono ampiamente utilizzati nei collegamenti di comunicazione PCIe, USB, Ethernet, SATA, HDMI e ottici.Ad esempio, i sistemi PCIe Gen4 e Gen5 funzionano a velocità di dati estremamente elevate dove anche piccoli errori di temporizzazione possono corrompere i dati.Il PLL regola continuamente la fase e la frequenza del clock per tenere traccia delle variazioni del segnale e mantenere un campionamento dei dati accurato.

PLL nei sistemi GPS e satellitari

I ricevitori GPS utilizzano PLL per tracciare i segnali deboli della portante satellitare e mantenere la sincronizzazione durante l'elaborazione del segnale.Poiché i segnali GPS percorrono lunghe distanze attraverso l'atmosfera, possono sperimentare spostamento Doppler, rumore e variazioni temporali.Il PLL aiuta a stabilizzare la frequenza portante ricevuta e consente al ricevitore di decodificare accuratamente i dati di navigazione.

Nei sistemi di comunicazione satellitare, i PLL vengono utilizzati all'interno di sintetizzatori RF, transponder e sistemi di tracciamento per mantenere stabile la generazione della portante e la sincronizzazione della frequenza.I PLL a basso rumore di fase sono particolarmente importanti perché l'instabilità temporale può ridurre la qualità del segnale e l'accuratezza della comunicazione.

PLL nei sistemi radar

I sistemi radar utilizzano PLL per generare frequenze microonde stabili per la trasmissione del segnale e il rilevamento del bersaglio.Nei sistemi radar a schiera di fase e FMCW, il PLL controlla precise scansioni di frequenza e mantiene la sincronizzazione tra i segnali trasmessi e ricevuti.

Ad esempio, i sistemi radar automobilistici che operano a 24 GHz o 77 GHz utilizzano sintetizzatori PLL per generare segnali RF altamente stabili per il rilevamento di oggetti, la misurazione della velocità e la prevenzione delle collisioni.Qualsiasi instabilità di frequenza o rumore di fase eccessivo può ridurre la risoluzione del radar e la precisione del bersaglio.

PLL nella sincronizzazione audio e video

I sistemi audio e video utilizzano PLL per mantenere sincronizzati i tempi tra più segnali digitali.Nei televisori digitali, nei processori video, nei sistemi HDMI e nelle interfacce audio, i PLL recuperano i clock e prevengono la mancata corrispondenza temporale tra i flussi di dati trasmessi e ricevuti.

Ad esempio, i ricevitori HDMI utilizzano PLL per recuperare clock seriali ad alta velocità dai segnali video in ingresso.Nei sistemi DAC audio, i PLL aiutano a ridurre il jitter e a mantenere frequenze di campionamento audio accurate, migliorando la qualità del suono e riducendo la distorsione durante la riproduzione.

PLL nei sistemi di controllo motore

I sistemi di controllo motore utilizzano PLL per sincronizzare la posizione, la velocità e la frequenza di rotazione del motore.Nei motori DC brushless (BLDC), nei servomotori e negli azionamenti di motori industriali, i PLL aiutano a tracciare la posizione del rotore e a mantenere un controllo stabile della velocità.

I PLL vengono utilizzati anche nei sistemi di controllo motore sensorless in cui il controller stima la posizione del rotore utilizzando segnali di feedback elettrici anziché sensori fisici.Ciò migliora l’efficienza, riduce i costi dell’hardware e supporta un funzionamento più fluido del motore nella robotica, nelle macchine CNC, nei droni e nei veicoli elettrici.

PLL nell'elettronica di potenza e nella sincronizzazione della rete

I sistemi elettronici di potenza utilizzano PLL per sincronizzare inverter e convertitori con la rete elettrica CA.Gli inverter solari, i sistemi UPS e i convertitori industriali collegati alla rete devono corrispondere alla frequenza e alla fase della rete prima di trasferire l'energia in modo sicuro.

Un PLL monitora continuamente la forma d'onda CA e regola l'uscita dell'inverter in modo che rimanga sincronizzata con la rete pubblica.Senza la sincronizzazione PLL, il disadattamento di fase può causare un trasferimento di potenza instabile, distorsione armonica o danni alle apparecchiature.I PLL sono ampiamente utilizzati nei sistemi di energia rinnovabile, nelle reti intelligenti, nelle stazioni di ricarica per veicoli elettrici e nei convertitori di potenza industriali.

Conclusione

Un anello ad aggancio di fase (PLL) aiuta a mantenere una frequenza precisa e una sincronizzazione di fase tra i segnali, rendendolo importante nei sistemi elettronici sensibili alla temporizzazione.Le sue prestazioni dipendono dal tipo di PLL, dall'intervallo di blocco e acquisizione, dalla qualità del segnale, dalla progettazione del circuito e da fattori di stabilità come rumore di fase e jitter.Comprendere questi punti semplifica la scelta, il confronto e la risoluzione dei problemi dei circuiti PLL in applicazioni quali comunicazione RF, microcontrollori, sintetizzatori di frequenza e controllo motori.
