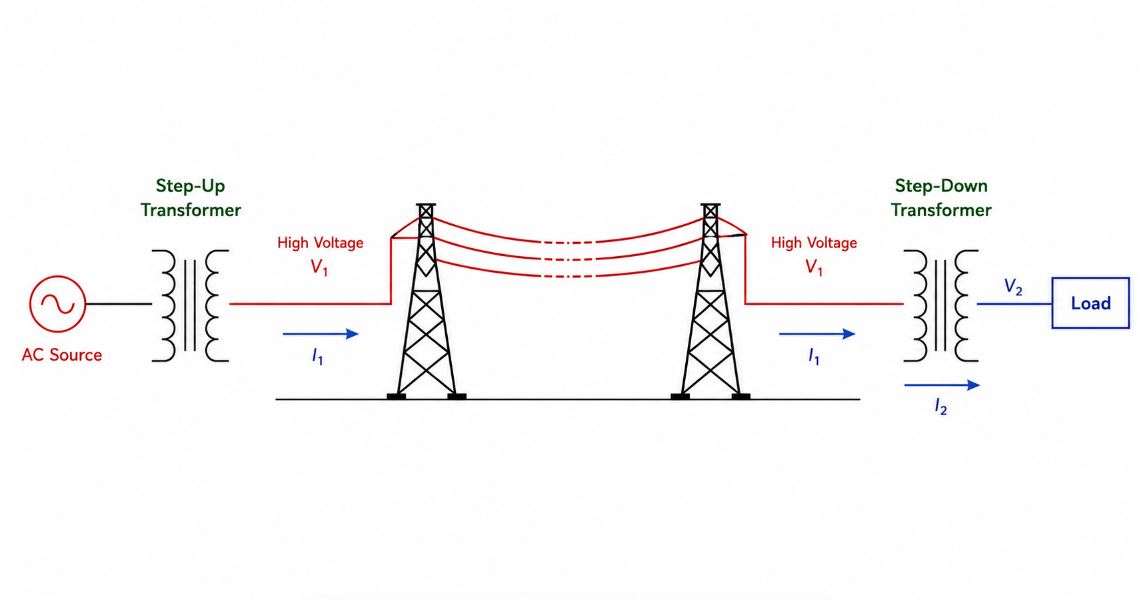

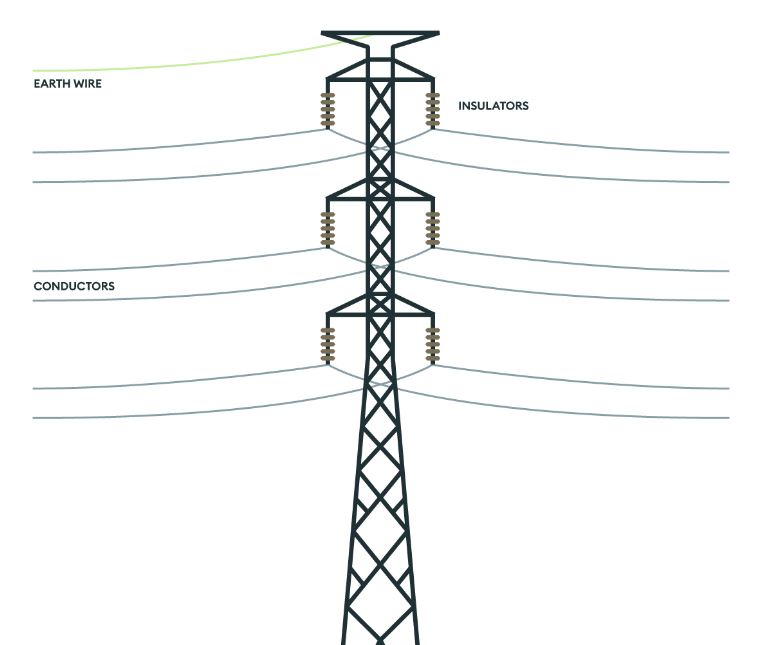

Spiegazione della linea di trasmissione: come funziona, progettazione PCB e applicazione

Domande frequenti [FAQ]

1. Perché l'adattamento dell'impedenza è così importante nelle linee di trasmissione?

L'adattamento dell'impedenza è importante perché consente ai segnali di viaggiare attraverso una linea di trasmissione con riflessioni e distorsioni minime. Quando l'impedenza della sorgente, della linea di trasmissione e del carico sono opportunamente abbinato, la maggior parte dell'energia del segnale viene trasferita in modo efficiente alla destinazione.Tuttavia, se le impedenze non sono corrispondenti, parte di il segnale si riflette verso la sorgente, che può creare squilli, distorsione della forma d'onda, errori di temporizzazione e comunicazione instabile.Questo diventa particolarmente critico nelle tracce PCB ad alta velocità, nei sistemi RF e interfacce digitali come HDMI, USB e PCIe, dove anche il segnale è piccolo i problemi di integrità possono influire sulle prestazioni generali del sistema.

2. Perché le tracce del PCB si comportano come linee di trasmissione ad alta velocità?

Le tracce del PCB iniziano a comportarsi come linee di trasmissione quando il segnale aumenta i tempi e le frequenze operative diventano sufficientemente alti da consentire il segnale il ritardo di propagazione non può più essere ignorato.A basse velocità, agisce una traccia come un semplice filo perché il segnale sembra quasi viaggiare istantaneamente.All'aumentare della velocità di commutazione, il segnale si comporta come a onda che viaggia lungo la traccia del PCB, creando caratteristiche come sono importanti l'impedenza, la lunghezza della traccia, la messa a terra e l'accumulo del PCB.Questo è perché i sistemi digitali ad alta velocità richiedono il routing dell'impedenza controllata e progettazione attenta del layout del PCB per evitare riflessioni e tempistiche del segnale problemi.

3. Cosa succede se gli effetti della linea di trasmissione vengono ignorati nei circuiti ad alta velocità?

Ignorare gli effetti della linea di trasmissione nei circuiti ad alta velocità può portare a diversi problemi di integrità del segnale che riducono l'affidabilità del sistema. I problemi più comuni includono riflessioni del segnale, rumore, attenuazione, diafonia, squilli ed errori di temporizzazione causati da disadattamenti di impedenza o PCB scadente instradamento.Nelle interfacce ad alta velocità come memoria DDR, PCIe e RF sistemi di comunicazione, questi problemi possono causare dati corrotti e instabili comunicazione o un guasto completo del segnale.Linea di trasmissione corretta il design aiuta a mantenere una trasmissione del segnale pulita e stabile sotto questi condizioni impegnative.

4. Perché i cavi coassiali vengono comunemente utilizzati nei sistemi di comunicazione RF?

I cavi coassiali sono ampiamente utilizzati nei sistemi di comunicazione RF perché forniscono una forte schermatura e caratteristiche di impedenza stabili. La loro struttura, che comprende un conduttore centrale circondato da isolamento e uno schermo esterno, aiuta a proteggere i segnali da interferenze elettromagnetiche e rumore esterno.Questo rende coassiale cavi adatti per antenne, trasmettitori radio, impianti satellitari, ecc reti di comunicazione via cavo in cui è necessario mantenere la qualità del segnale essenziale.Supportano anche il funzionamento ad altissima frequenza Perdita di segnale relativamente bassa rispetto al cablaggio normale.

5. In che modo le linee di trasmissione microstrip e stripline migliorano le prestazioni del PCB?

Le strutture microstrip e stripline migliorano le prestazioni del PCB fornendo impedenza controllata e migliore integrità del segnale per segnali ad alta velocità.Una microstriscia posiziona la traccia sopra un piano terra, mentre una stripline posiziona la traccia tra due piani di terra per schermatura aggiuntiva.Queste strutture aiutano a ridurre le riflessioni del segnale, interferenze elettromagnetiche e diafonia tra tracce vicine.Loro sono comunemente usati nei circuiti RF, USB, HDMI, memoria DDR e altro Applicazioni PCB ad alta velocità in cui la qualità del segnale e la precisione della temporizzazione sono importanti importante.

6. Perché la riflessione del segnale è uno dei problemi più comuni sulla linea di trasmissione?

La riflessione del segnale è una delle linee di trasmissione più comuni problemi perché si verifica ogni volta che si verifica un disadattamento di impedenza tra la linea di trasmissione e i componenti collegati.Invece di tutto l'energia del segnale che raggiunge il carico, parte del segnale viene riflessa lungo la linea.Queste riflessioni possono distorcere le forme d'onda, creare squilli, e aumentare i livelli di rumore, soprattutto ad alta frequenza e ad alta velocità circuiti digitali.Tecniche adeguate di adattamento e terminazione dell'impedenza sono comunemente usati per ridurre queste riflessioni e mantenere il segnale stabile trasmissione.

7. In che modo la lunghezza della linea di trasmissione influisce sulla qualità del segnale?

La lunghezza della linea di trasmissione influisce direttamente sul ritardo del segnale, sull'attenuazione, e la probabilità di problemi di integrità del segnale.Mentre i segnali viaggiano distanze più lunghe, subiscono una maggiore perdita di potenza a causa del conduttore resistenza e perdite dielettriche all'interno della linea di trasmissione.Più a lungo tracce o cavi aumentano anche il ritardo di propagazione, che può creare problemi di sincronizzazione nei sistemi ad alta velocità.Nella progettazione PCB, eccessivo la lunghezza della traccia può aumentare le riflessioni e la diafonia, rendendola corretta il routing e il controllo dell'impedenza sono più importanti per un funzionamento affidabile.

8. Perché i cavi a doppino intrecciato sono ampiamente utilizzati nei sistemi Ethernet e di rete?

I cavi a doppino intrecciato sono comunemente usati in Ethernet e nelle reti sistemi perché la torsione dei conduttori aiuta a ridurre interferenze elettromagnetiche e diafonia tra fili adiacenti.Questo migliora la qualità del segnale e consente una trasmissione dati affidabile ad alta velocità su distanze relativamente lunghe.Anche i cavi a doppino intrecciato sono flessibili, leggero ed economico rispetto a quello fortemente schermato linee di trasmissione, rendendole pratiche per il networking e infrastruttura di comunicazione.

9. Quali fattori determinano se una traccia PCB deve essere trattata come una linea di trasmissione?

Una traccia PCB dovrebbe essere trattata come una linea di trasmissione quando il segnale la frequenza, il tempo di salita o la lunghezza della traccia diventano abbastanza grandi da influenzare integrità del segnale.In molti circuiti ad alta velocità, linea di trasmissione il comportamento diventa significativo quando la lunghezza della traccia supera approssimativamente da un sesto a un decimo della distanza del tempo di salita del segnale.Veloce in particolare interfacce come USB, HDMI, PCIe e memoria DDR sensibili a questi effetti perché funzionano con commutazioni rapide velocità e velocità dati elevate.Trattare queste tracce come linee di trasmissione aiuta a ridurre riflessioni, ritardi ed errori di temporizzazione.

10. In che modo le linee di trasmissione contribuiscono a migliorare l'integrità del segnale nell'elettronica moderna?

Le linee di trasmissione migliorano l'integrità del segnale controllando come i segnali elettrici viaggiano attraverso i sistemi elettronici.Loro definiti impedenza, capacità e induttanza aiutano a ridurre al minimo riflessioni, rumore, attenuazione e distorsione durante la trasmissione del segnale.Questo controllato il comportamento è importante nei sistemi di comunicazione RF, PCB ad alta velocità progetti, apparecchiature di rete e moderna elettronica digitale dove i segnali funzionano ad alte frequenze e velocità di commutazione elevate.Utilizzando linee di trasmissione adeguatamente progettate, gli ingegneri possono ottenere più stabilità, prestazioni del sistema accurate e affidabili.
