Comprensione del resistore da 100 ohm: codice colore e specifiche

Un resistore da 100 ohm è un componente centrale in molti sistemi elettronici, che serve funzioni inestimabili nella regolazione della corrente, nella regolazione dei livelli del segnale e nella gestione della tensione.Il suo ruolo nel garantire operazioni di circuiti stabili è l'ideale per le prestazioni di dispositivi elettronici semplici e complessi.Sia utilizzato nella prototipazione su breadboard o integrati in circuiti più grandi e dipendenti dalla precisione, il resistore da 100 ohm è versatile e affidabile.Questo articolo esplora gli aspetti tecnici dei resistori da 100 ohm, tra cui la loro costruzione, la codifica a colori e le applicazioni pratiche in vari settori.Comprendendo questi fattori principali, i tecnici e gli ingegneri possono prendere decisioni informate quando si selezionano e si utilizzano resistori da 100 ohm in diversi sistemi elettronici.

Catalogare

Figura 1: resistenza da 100 ohm

Cos'è una resistenza da 100 ohm?

I resistori sono componenti inestimabili nei sistemi elettrici, responsabili del controllo del flusso di corrente e della garanzia di operazioni di circuito regolare.Un resistore da 100 ohm, in particolare, fornisce 100 ohm di resistenza, il che lo rende adatto a attività come la gestione della corrente, la regolazione dei livelli di segnale e la distribuzione della tensione.Il suo design compatto, con cavi di filo che si estende da entrambi i lati, consente una facile integrazione in diverse configurazioni di circuiti.La composizione del materiale di una resistenza da 100 ohm è eccellente per la sua funzione.Spesso costruiti con materiali a base di carbonio o film metallici, questi resistori sono noti per la loro capacità di resistere al flusso elettrico dissipando efficacemente il calore.Questo aiuta a proteggere i componenti sensibili a valle dal surriscaldamento o dal sovraccarico.Nelle applicazioni del mondo reale, i tecnici spesso si basano su questi resistori per controllare con precisione i livelli di tensione, creando divisori di tensione e garantendo percorsi di segnale stabili.Nei sistemi in cui anche le variazioni di tensione minori possono portare a guasti, è richiesta l'accuratezza fornita da un resistore da 100 ohm.

Chi produce resistori da 100 ohm?

I principali produttori come Vishay, Bourns e Panasonic producono resistori da 100 ohm in vari design, tra cui le opzioni a foro e montare su superficie.Ogni tipo offre lievi differenze nelle specifiche di costruzione, materiale e prestazioni.Questi resistori sono selezionati in base a criteri come la valutazione delle potenza, il coefficiente di temperatura e la tolleranza, fattori che diventano ideali in ambienti con temperature fluttuanti o alta dissipazione di potenza.

Scegliere il fattore di forma - piombo assiale o radiale - influisce tramite anche il processo di installazione.I cavi assiali sono migliori per il posizionamento orizzontale, mentre i cavi radiali risparmiano spazio nelle configurazioni verticali.I resistori a montaggio superficiale sono spesso utilizzati in ambienti di produzione automatizzati, in cui posizionamento rapido e saldatura sono soluzione all'efficienza.I resistori a foro, d'altra parte, sono favoriti in scenari che richiedono installazione o riparazione manuale.La selezione della resistenza giusta prevede di abbinare le sue specifiche elettriche con le esigenze pratiche del sistema, garantendo prestazioni e affidabilità a lungo termine.

Codice colore della resistenza da 100 ohm

Comprendere il codice colore su un resistore da 100 ohm è necessario per identificarne la resistenza e la tolleranza nella pratica.Le bande di colori sulla resistenza trasmettono informazioni preziose, con le prime tre bande che rappresentano il valore di resistenza e la quarta banda che mostra la tolleranza.

Bande di colori resistore da 100 ohm

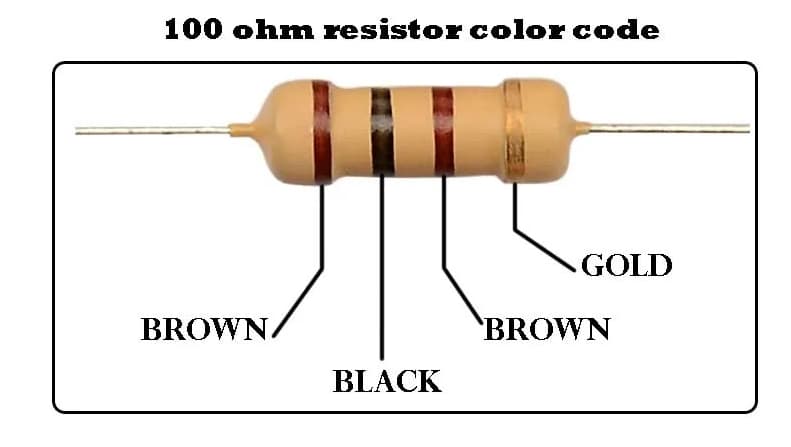

Figura 2: colore della resistenza da 100 ohm

Il primo passo nella lettura di un resistore da 100 ohm è identificare la quarta banda, in genere oro o argento, che indica la tolleranza.Questo passaggio è ideale nelle operazioni del mondo reale in cui anche un piccolo cambiamento nella resistenza può causare problemi nei circuiti di precisione.Dopo aver identificato la banda di tolleranza, l'attenzione si sposta sulle prime tre bande, che rappresentano il valore della resistenza.In pratica, un tecnico localizzerebbe visivamente il divario che separa la banda di tolleranza dagli altri, garantendo che il resistore sia orientato correttamente.Le prime due bande rappresentano le cifre del valore di resistenza e la terza è il moltiplicatore.Leggere le bande in questa sequenza garantisce un'identificazione accurata, aiutando a evitare errori che potrebbero portare a malfunzionamento nel circuito.

Grafico a colori di resistenza da 100 ohm

Numero di banda	Funzione	Colore	Valore
1	1a cifra	Marrone	1
2	2a cifra	Nero	0
3	Moltiplicatore	Marrone	X10
4	Tolleranza	Oro	± 5%

Per una resistenza da 100 ohm, la sequenza di colori è marrone, nero, marrone e oro.Ogni banda rappresenta un valore specifico e questo sistema aiuta a garantire che il resistore funzioni come previsto nel circuito.È necessario un posizionamento accurato durante l'assemblaggio per mantenere la funzione della resistenza all'interno delle specifiche di progettazione.

Calcolo del codice colore della resistenza a 4 bande da 100 ohm:

• 1a banda (marrone) = 1

• 2a banda (nero) = 0

• 3a banda (marrone) = moltiplicatore = 10

• 4a banda (oro) = ± 5% tolleranza

Un resistore da 100 ohm, con tolleranza ± 5%, può variare da 95 a 105 ohm.Nelle applicazioni di precisione, questo intervallo di tolleranza è importante e i tecnici spesso verificano la resistenza effettiva utilizzando un multimetro prima dell'installazione.Decodificare le bande di colori di una resistenza è un processo di routine durante l'installazione.I tecnici interpretano rapidamente le bande di colori usando un grafico, garantendo che il resistore soddisfi i requisiti del circuito.Il doppio controllo questi valori durante l'ispezione finale impedisce errori che potrebbero portare a circuiti difettosi.

Esempio di resistenza a 5 bande:

In applicazioni più precise, viene utilizzata una resistenza da 100 ohm a 5 bande, con una sequenza di marrone, nero, nero, nero e oro.

• 1a banda (marrone) = 1

• 2a banda (nero) = 0

• 3a banda (nero) = 0

• 4a banda (nero) = moltiplicatore = x1

• 5a banda (oro) = ± 5% tolleranza

Il sistema a 5 bande fornisce ulteriore precisione, ideale in sistemi ad alta precisione come apparecchiature audio o dispositivi di misurazione.

Come leggere il codice colore della resistenza da 100 ohm?

Tecnici e ingegneri utilizzano il sistema di codice colore per identificare rapidamente il valore di resistenza, il moltiplicatore e la tolleranza dei resistori.Il codice a colori a quattro bande è il più comunemente usato e funge da base per comprendere sistemi più complessi a 5 e 6 bande.

Nelle operazioni reali, i tecnici seguono un approccio strutturato.Innanzitutto, individuano la banda di tolleranza, di solito separata dagli altri.Una volta identificati, vengono lette le prime due bande, che rappresentano figure notevoli, seguite dal moltiplicatore.Questo processo diventa una seconda natura nelle linee di montaggio, in cui i tecnici lavorano con grandi quantità di resistori.Garantire l'installazione della resistenza corretta impedisce problemi di prestazioni del circuito.

Il resistore a 4 bande da 100 ohm

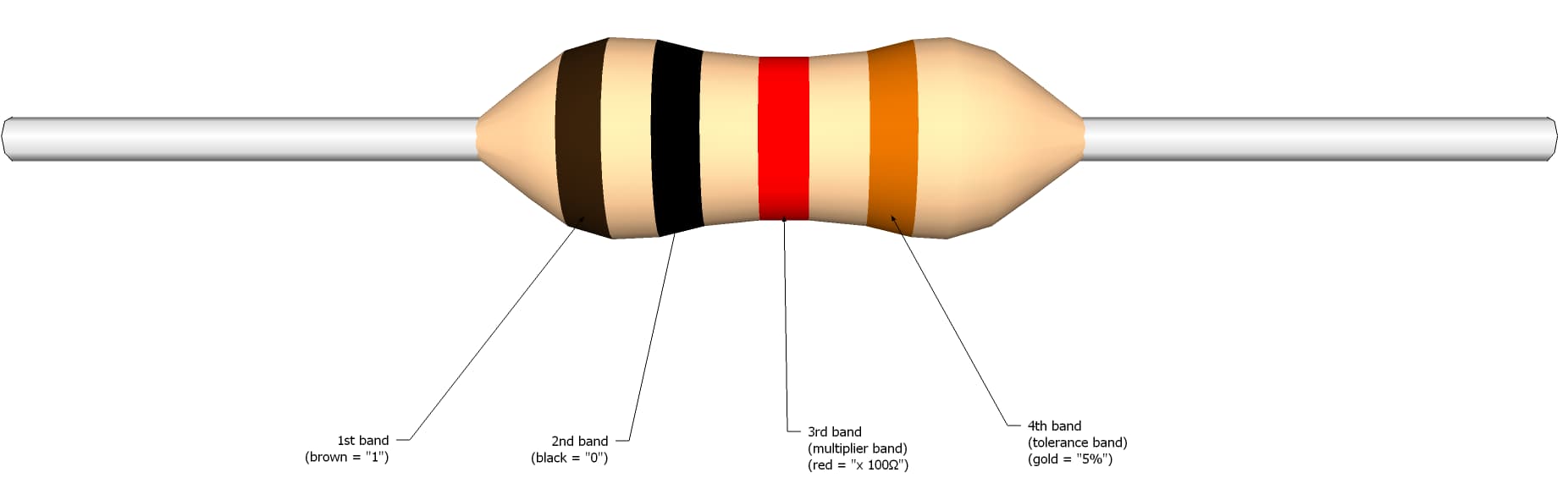

Figura 3: codice colore a 4 bande

Il codice a colori a 4 bande fornisce un modo sistematico per identificare la resistenza e la tolleranza della resistenza.Comprendere come leggere e applicare queste informazioni è richiesto sia durante la progettazione che per la risoluzione dei problemi.

Band One

La prima banda, Brown, rappresenta la cifra 1, la prima figura notevole del valore della resistenza.Questa banda deve essere identificata correttamente, specialmente in ambienti con spazi stretti o scarsa illuminazione, in cui gli errori possono portare a una resistenza errata e malfunzionamenti del sistema.

Banda due

La seconda banda, Black, rappresenta la cifra 0, che forma il valore di base di 10. I tecnici usano spesso multimetri per ricontrollare il valore dopo l'installazione.

Banda tre

La terza banda, Brown, è il moltiplicatore, che indica che il valore dovrebbe essere moltiplicato per 10, con conseguente 100 ohm.La calcolo erroneamente questo valore potrebbe portare a problemi importanti, come il surriscaldamento o il fallimento dei componenti.

Banda quattro

La quarta banda, oro, rappresenta una tolleranza di ± 5%, il che significa che la resistenza potrebbe variare tra 95 e 105 ohm.Questa tolleranza è accettabile nei circuiti della maggior parte degli usi, ma potrebbe non essere sufficiente per applicazioni ad alta precisione.

Confronto di codici a colori a 4 bande, a 5 bande e a 6 bande 100 ohm

La differenza tra questi tipi di resistenza risiede nel livello di precisione e informazioni fornite.Comprendere quale tipo è richiesto per un progetto specifico garantisce prestazioni e affidabilità migliori.

Codice colore resistore da 5 bande da 100 ohm

Una resistenza a 5 bande viene utilizzata in circuiti più precisi, offrendo una migliore precisione.La sua sequenza di colori, inclusa un'ulteriore cifra notevole, aiuta a mantenere un controllo più stretto sui valori di resistenza in ambienti che richiedono un'elevata precisione, come i dispositivi medici.

Resistenza a 4 bande contro 5 bande 100 ohm

La differenza principale è la cifra aggiuntiva nella resistenza a 5 bande, fornendo maggiore precisione.Gli ingegneri che lavorano in ambienti ad alto contenuto di poste preferiscono spesso il sistema a 5 bande.

Resistenza a 6 bande da 100 ohm

La resistenza a 6 bande introduce un coefficiente di temperatura, perfetto per i circuiti esposti a temperature variabili.Queste informazioni aggiuntive aiutano i tecnici a garantire che il resistore rimanesse stabile in ambienti fluttuanti come l'aerospaziale.

Applicazioni di resistenza da 100 ohm

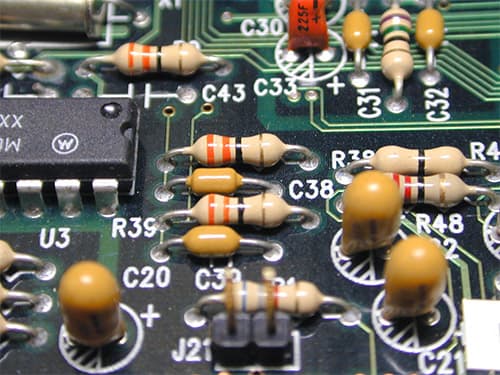

Figura 4: resistenza da 100 ohm limitante

Il resistore da 100 ohm viene utilizzato attraverso varie applicazioni, dalla prototipazione della breadboard a ruoli sofisticati in funzioni di pull-up, pull-down e corrente.La sua durata e versatilità lo rendono una scelta preferita per ingegneri e tecnici.

Prototipazione della breadboard: Nel breadboarding, i robusti conduttori di resistori da 100 ohm sono ideali per i test ripetitivi.Questi resistori aiutano a testare la regolazione della tensione e i limiti di corrente, spesso fungendo da costante affidabile durante le rapide regolazioni.

Resistori pull-up: Nei circuiti digitali, i resistori di pull-up assicurano un livello logico elevato stabile quando una linea di segnale non è collegata.È necessario un accurato posizionamento per prevenire l'interferenza del rumore e mantenere l'integrità del segnale.

Resistori a discesa: I resistori a discesa stabilizzano una linea di segnale garantendo un basso livello logico quando il segnale è inattivo.Impediscono falsi fattori scatenanti causati da input galleggianti.

Limitatori attuali: Nei circuiti con componenti sensibili come i LED, i resistori che limitano la corrente proteggono dalla sovracorrente.I tecnici calcolano il valore della resistenza corretto e verificano il flusso di corrente con un multimetro dopo l'installazione.

Come fare una resistenza da 100 ohm?

Costruire un resistore da 100 ohm richiede un'attenta selezione di materiali e una costruzione precisa per garantire che soddisfi gli standard di prestazione.Il processo prevede la scelta dei materiali giusti, l'adesione agli standard di codifica del colore e la verifica del valore di resistenza finale.

• Utilizzare in genere pellicola di carbonio, pellicola in metallo o filo di nicromo per creare un elemento resistivo.Per i resistori a filo metallico, il filo di nichromo viene attentamente misurato, tagliato e avvolto attorno a un nucleo ceramico per ottenere la resistenza desiderata.

• Dopo la costruzione, il resistore è etichettato con codici a colori standard.Nella produzione di massa, le macchine applicano queste bande, ma l'etichettatura manuale richiede precisione per prevenire errori durante l'installazione.

• I resistori regolabili pre-frumento consentono di perfezionare la resistenza a esattamente 100 ohm.Questo metodo viene spesso utilizzato nella prototipazione, in cui è necessaria la flessibilità per le regolazioni.

• Una volta costruito, il resistore viene testato utilizzando un multimetro per assicurarsi che rientri nell'intervallo di tolleranza accettabile.In ambienti ad alta temperatura o ad alto stress, vengono eseguiti ulteriori test per verificare la stabilità e le prestazioni.

Conclusione

In sintesi, il resistore da 100 ohm è un componente altamente affidabile e versatile che serve funzioni di base attraverso varie applicazioni elettroniche.La sua capacità di gestire la corrente, regolare la tensione e proteggere i componenti delicati la rende preziosa sia nei circuiti quotidiani che negli ambienti ad alta precisione.Comprendere il sistema di codice colore, selezionare le giuste specifiche e garantire una corretta installazione per sfruttare il pieno potenziale della resistenza.Dalla prototipazione di base ai dispositivi aerospaziali o medici di alto livello, il resistore da 100 ohm continua ad essere l'elemento migliore per garantire operazioni di circuiti stabili ed efficienti.

Domande frequenti [FAQ]

1. Come funziona una resistenza da 100 ohm in un circuito?

Una resistenza da 100 ohm funziona limitando il flusso di corrente elettrica in un circuito, garantendo che la corrente rimanga entro livelli sicuri per altri componenti.Crea resistenza, che riduce la tensione e gestisce la corrente complessiva in base alla legge di Ohm, mantenendo il circuito stabile e impedendo danni alle parti sensibili.

2. Come si calcola il valore di resistenza di una resistenza da 100 ohm?

Il valore di resistenza di una resistenza da 100 ohm può essere calcolato usando il suo codice colore.Per una resistenza a quattro bande, la prima banda (Brown) rappresenta "1", la seconda banda (nero) è "0", e la terza band (Brown) è il moltiplicatore "10", dando un totale di 100 ohm.La quarta banda, in genere oro, indica una tolleranza ± 5%.

3. Cosa fa una resistenza da 100 ohm in un circuito a LED?

In un circuito a LED, un resistore da 100 ohm limita la corrente che scorre attraverso il LED, impedendo che sia danneggiata da una corrente eccessiva.Il resistore viene inserito in serie con il LED per garantire che la corrente rimanga a livello di sicurezza, consentendo al LED di funzionare correttamente senza esaurirsi.

4. Quanta corrente può una maniglia di resistenza da 100 ohm?

La corrente che una resistenza da 100 ohm può gestire dipende dalla sua potenza, in genere espressa in watt.Per calcolare la corrente massima, utilizzare la formula I = √ (P/R), dove P è il punteggio di potenza e R è la resistenza.Ad esempio, se il resistore ha un punteggio di potenza di 0,25 watt, la corrente massima sarebbe di circa 50 mA.

5. Come faccio a testare una resistenza da 100 ohm con un multimetro?

Per testare una resistenza da 100 ohm con un multimetro, impostare il multimetro sull'impostazione di resistenza (OHM), toccare le sonde su ciascuna estremità del resistore e leggere il valore sul display.La resistenza misurata dovrebbe essere vicina a 100 ohm, tenendo conto della tolleranza (ad esempio, tra 95 e 105 ohm per una resistenza di tolleranza ± 5%).
