L'ADP5070 è un circuito integrato sofisticato sviluppato da Analog Devices, progettato come una soluzione avanzata di gestione dell'energia a doppia traccia che affronta le complesse sfide di conversione di potenza nei moderni sistemi elettronici. Questo regolatore di tensione ad alte prestazioni sfrutta un'innovativa topologia boost e SEPIC (Single-Ended Primary Inductance Converter), consentendo trasformazioni di tensione a step-up e a step-up/step-down con una precisione eccezionale.
Il dispositivo offre una versatilità notevole grazie alla sua configurazione a doppia uscita, capace di generare contemporaneamente tensioni positive e negative. La sua robusta progettazione supporta tensioni di ingresso comprese tra 2,85V e 15V, fornendo tensioni di uscita regolabili da 0,8V fino a ±39V, rendendolo adatto a diverse esigenze applicative. Il circuito integrato può fornire capacità di erogazione di corrente robuste, fino a 600mA e 1A sui suoi canali.
Progettato per ambienti operativi esigenti, l'ADP5070 dimostra un’eccellente performance termica con una gamma di temperatura di funzionamento compresa tra -40°C e 125°C, assicurando un funzionamento affidabile anche nelle condizioni più estreme. La sua frequenza di commutazione di 1,2MHz e 2,4MHz consente una conversione di potenza efficiente con interferenze elettromagnetiche minime.
Il dispositivo è confezionato in un compatto package TSSOP 20 (Thin Shrink Small Outline Package) con pasta esposta, facilitando una gestione termica efficiente e un'integrazione semplice in montaggio superficiale. Questo tipo di confezionamento supporta design di circuiti ad alta densità, ideali per applicazioni nelle telecomunicazioni, controllo industriale, elettronica automotive e dispositivi consumer portatili.
Modelli equivalenti o alternativi includono LT3976, MAX17578 e TPS65261, che offrono capacità di regolazione della tensione a doppia traccia simili. Tuttavia, l'ADP5070 si distingue grazie alla sua topologia SEPIC specializzata e alle sue caratteristiche di prestazione complete.
Tra i principali vantaggi si annoverano alta efficienza, compattezza, ampia gamma di tensione di ingresso, configurazione a doppia uscita e performance termiche robuste, rendendolo una soluzione ideale per applicazioni di gestione energetica complesse che richiedono una regolazione di tensione precisa e flessibile.
ADP5070AREZ-R7 Caratteristiche tecniche chiave
L'ADP5070AREZ-R7 è un circuito integrato regolatore di tensione con tecnologia SEPIC, regolabile e duale, in package TSSOP-20. Supporta un intervallo di temperatura operativa da -40°C a 125°C e frequenze di commutazione di 1,2 MHz e 2,4 MHz. L'ingresso può variare da 2,85V a 15V, mentre l'uscita può essere regolata da 0,8V fino a ±39V. La capacità di corrente dell'uscita è tra 600mA e 1A, funzionando come convertitore step-up o step-up/step-down in topologie Boost e SEPIC, ideale per applicazioni che richiedono stabilità e alta efficienza.
ADP5070AREZ-R7 Dimensione dell'imballaggio

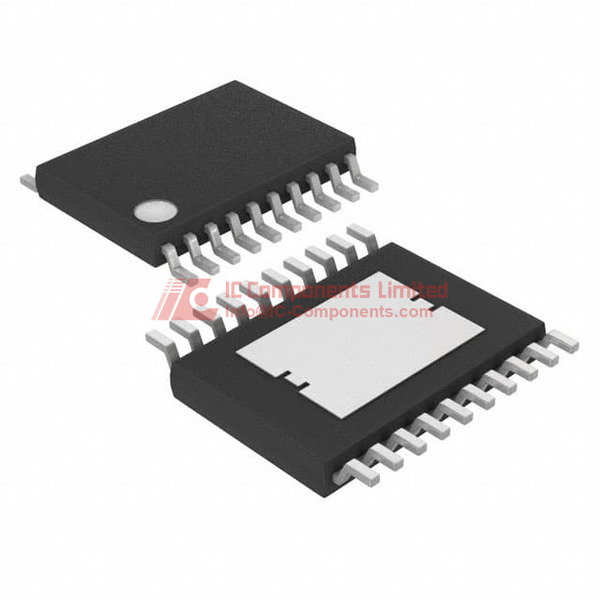

Il package è di tipo 20-TSSOP-EP con pad esposto, con una larghezza di 4,40 mm (0,173 pollici). La confezione è in modalità Taping & Reel (TR), adatta per processi di assemblaggio automatizzato e protezione del componente. La codifica di incapsulamento è 132434, che garantisce stabilità meccanica e dissipa efficacemente il calore. La configurazione dei pin è studiata per layout ad alta densità di PCB, con 20 pin e gestione termica migliorata grazie al pad esposto. Le caratteristiche termiche supportano temperature elevate di giunzione e dissipazione del calore nelle condizioni di carico massimo.
ADP5070AREZ-R7 Applicazione
Ideale per la gestione dell'alimentazione in dispositivi elettronici portatili e industriali che richiedono doppio rail di uscita. Adatto per alimentare circuiti analogici e digitali con tensioni stabili e regolabili. Perfetto per dispositivi alimentati a batteria, sistemi di comunicazione e strumentazioni che utilizzano conversione di potenza step-up e buck-boost. Applicabile nei settori automotive, telecomunicazioni e elettronica di consumo, dove è cruciale avere un'ampia gamma di tensione di ingresso e alta efficienza di commutazione.
ADP5070AREZ-R7 Caratteristiche
Regolatori altamente efficienti in topologia step-up e SEPIC che consentono una conversione di tensione flessibile in condizioni di ingresso variabili. Duale con uscite regolabili, configurate in positivo e negativo, offrendo versatilità nella progettazione di linee di alimentazione complesse. L'intervallo di tensione di ingresso da 2,85V a 15V garantisce compatibilità con numerose fonti di alimentazione, incluse batterie agli ioni di litio e altri DC sources. Frequenza di commutazione selezionabile tra 1,2 MHz e 2,4 MHz per ottimizzare le prestazioni di rumore ed efficienza. Il package compatto TSSOP con pad esposto favorisce la dissipazione termica e permette alte densità di potenza in spazi ridotti. Operatività affidabile anche a temperature estreme da -40°C a 125°C. Assenza di rettificatori sincroni semplifica il design, mantenendo stabilità dell'output fino a 1A. La possibilità di regolare le tensioni di uscita consente una taratura precisa a livello di sistema per diversi componenti.
ADP5070AREZ-R7 Caratteristiche di qualità e sicurezza
Prodotto da Analog Devices, Inc., garantisce elevata qualità e piena conformità agli standard rigorosi dell'industria dei semiconduttori. Rispetta le normative RoHS, soggetto a verifica dell'inventario, promuovendo una produzione e un utilizzo responsabile dal punto di vista ambientale. L'intervallo di temperatura operativa esteso rende il prodotto idoneo per applicazioni industriali che richiedono stabilità termica. Il design con pad esposto favorisce la dissipazione del calore, riducendo i rischi termici durante un utilizzo prolungato. Le confezioni e la compatibilità con tecnologia di montaggio superficiale assicurano affidabilità nel processo di assemblaggio automatizzato, riducendo i tassi di guasto. Il prodotto è sottoposto a rigorosi protocolli di controllo qualità per garantire sicurezza e affidabilità nel funzionamento di circuiti di commutazione e multiplexing.
ADP5070AREZ-R7 Compatibilità
Compatibile al 100% con impronte standard 20-TSSOP su schede a circuiti stampati, secondo le specifiche di tecnologia surface mount. Supporta l’integrazione in architetture di gestione dell’alimentazione che richiedono topologie boost o SEPIC. Può operare efficacemente insieme ad altri circuiti integrati e componenti in sistemi a segnali misti, ideali per applicazioni di comunicazione e controllo. Si interfaccia facilmente con regolatori di tensione regolabili e moduli di alimentazione che rispettano i range di ingresso/uscita specificati. Compatibile con sistemi di movimentazione, come tape & reel, per produzioni di volumi elevati e tecnologie di posizionamento automatizzato.
